Настройка опций беспроводной связи ASUS USB-N13 для ОС Windows Vista/7
Автор: Александр Белявцев | 08 Июля 2010
Для того, чтобы сконфигурировать беспроводной сетевой адаптер с помощью службы Windows Vista, необходимо:
Чтобы установить параметры беспроводного соединения Windows Vista необходимо выполнить следующие действия:
1. Кликнуть правой кнопкой мыши по иконке сети в панели задач Windows. Выбрать Network & sharing Center (Центр сети и общего доступа).
2. Выбрать Manage network connections (Управление сетевыми соединениями).
3. Дважды кликнуть по значку беспроводного сетевого соединения для отображения страницы Состояние соединения с беспроводной сетью.
4. Нажать Properties (Свойства) для открытия страницы Состояние соединения с беспроводной сетью.
На странице General (Общая) показаны длительность соединения, скорость передачи и сила сигнала. Зеленый столбики-штрихи отображают силу сигнала в диапазоне от 1 (плохой) до 5 (отличный).
Установить параметры авторизации беспроводного соединения можно нажав Properties на странице Properties.
Настройка беспроводных опций в Windows 7
Windows 7 позволяет подключаться к беспроводной сети при помощи функции WPS. Для этого необходимо сделать следующее:
1. Кликнуть правой кнопкой мыши на иконке сети в области уведомлений и выбрать Open Network and Sharing Center (Центр открытых сетей и общего доступа). Нажать Connect to a network (Подключиться к сети), выбрать требуемую точку доступа и нажать Connect (Подключиться).
2. Ввести ключ безопасности, затем нажать ОК. Также можно нажать кнопку WPS на точке доступа и сетевой адаптер установит беспроводное подключение.
1 подключение к беспроводной сети вручную, Конфигурация usb-n13 с помощью asus утилиты
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

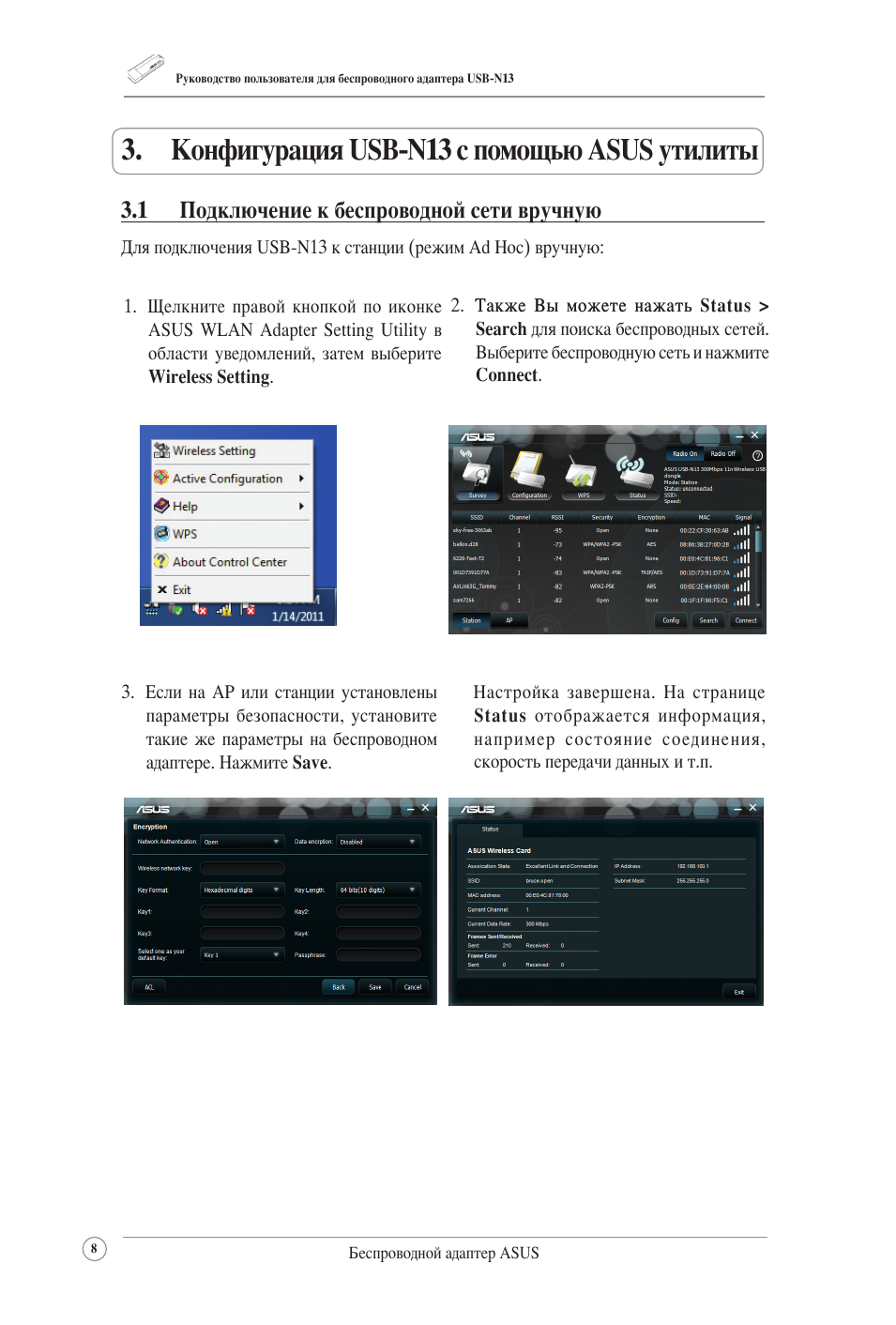

3.1 Подключение к беспроводной сети вручную
Для подключения USB-N13 к станции (режим Ad Hoc) вручную:
2. Также Вы можете нажать
Также Вы можете нажать Status >
Search для поиска беспроводных сетей.
Выберите беспроводную сеть и нажмите
Connect.
1. Щелкните правой кнопкой по иконке
ASUS WLAN Adapter Setting Utility в
области уведомлений, затем выберите
Wireless Setting.
3. Конфигурация USB-N13 с помощью ASUS утилиты
Настройка завершена. На странице
Status отображается информация,
например состояние соединения,
скорость передачи данных и т.п.
3. Если на AP или станции установлены
параметры безопасности, установите
такие же параметры на беспроводном
адаптере. Нажмите Save.
2 подключение к беспроводной сети с помощью wps
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

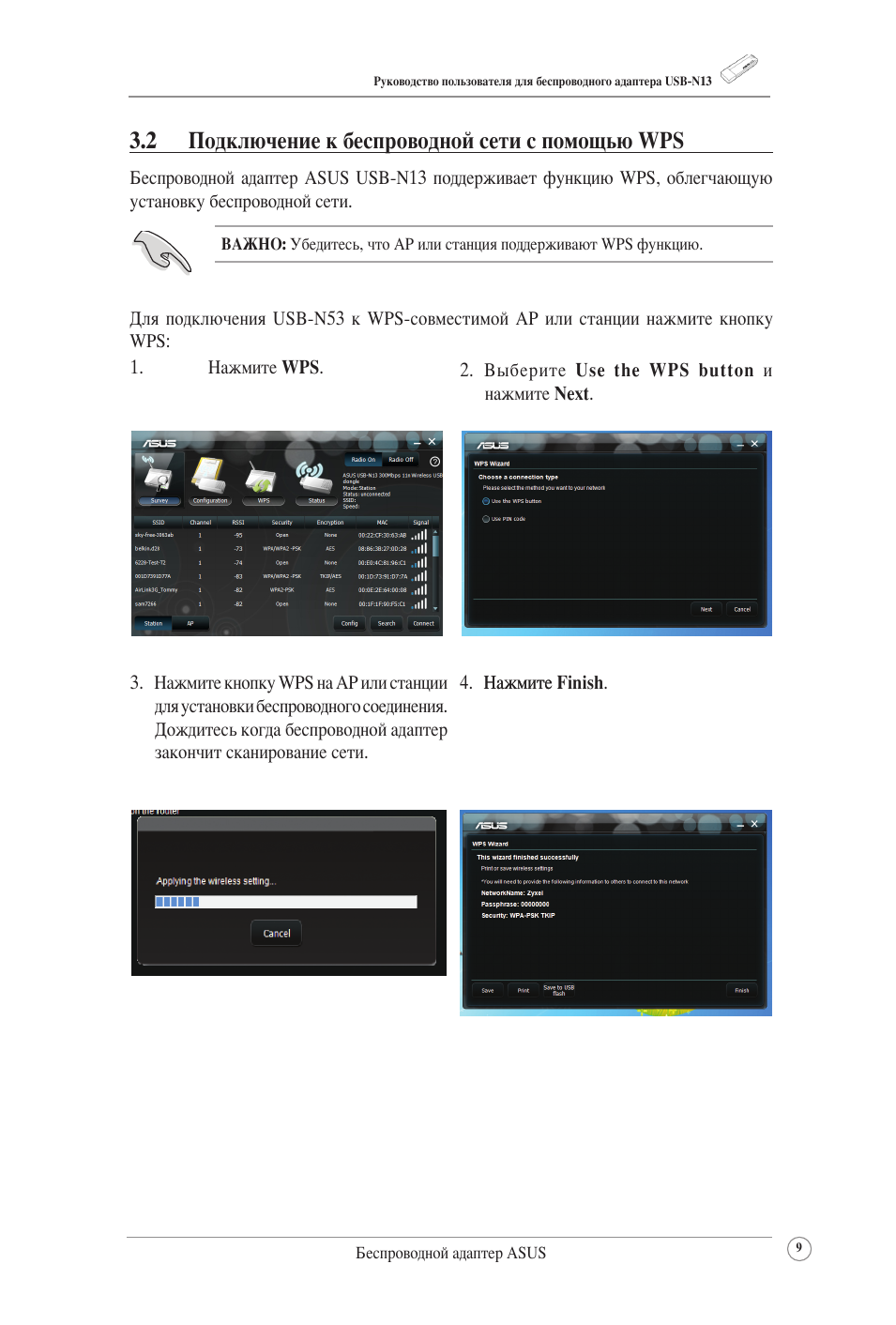

3.2 Подключение к беспроводной сети с помощью WPS
Беспроводной адаптер ASUS USB-N13 поддерживает функцию WPS, облегчающую
установку беспроводной сети.
Для подключения USB-N53 к WPS-совместимой AP или станции нажмите кнопку
WPS:
ВАЖНО: Убедитесь, что AP или станция поддерживают WPS функцию.
2. Выберите Use the WPS button и
3. Нажмите кнопку WPS на AP или станции
для установки беспроводного соединения.
Дождитесь когда беспроводной адаптер
закончит сканирование сети.
Руководство пользователя для беспроводного адаптера USB.
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

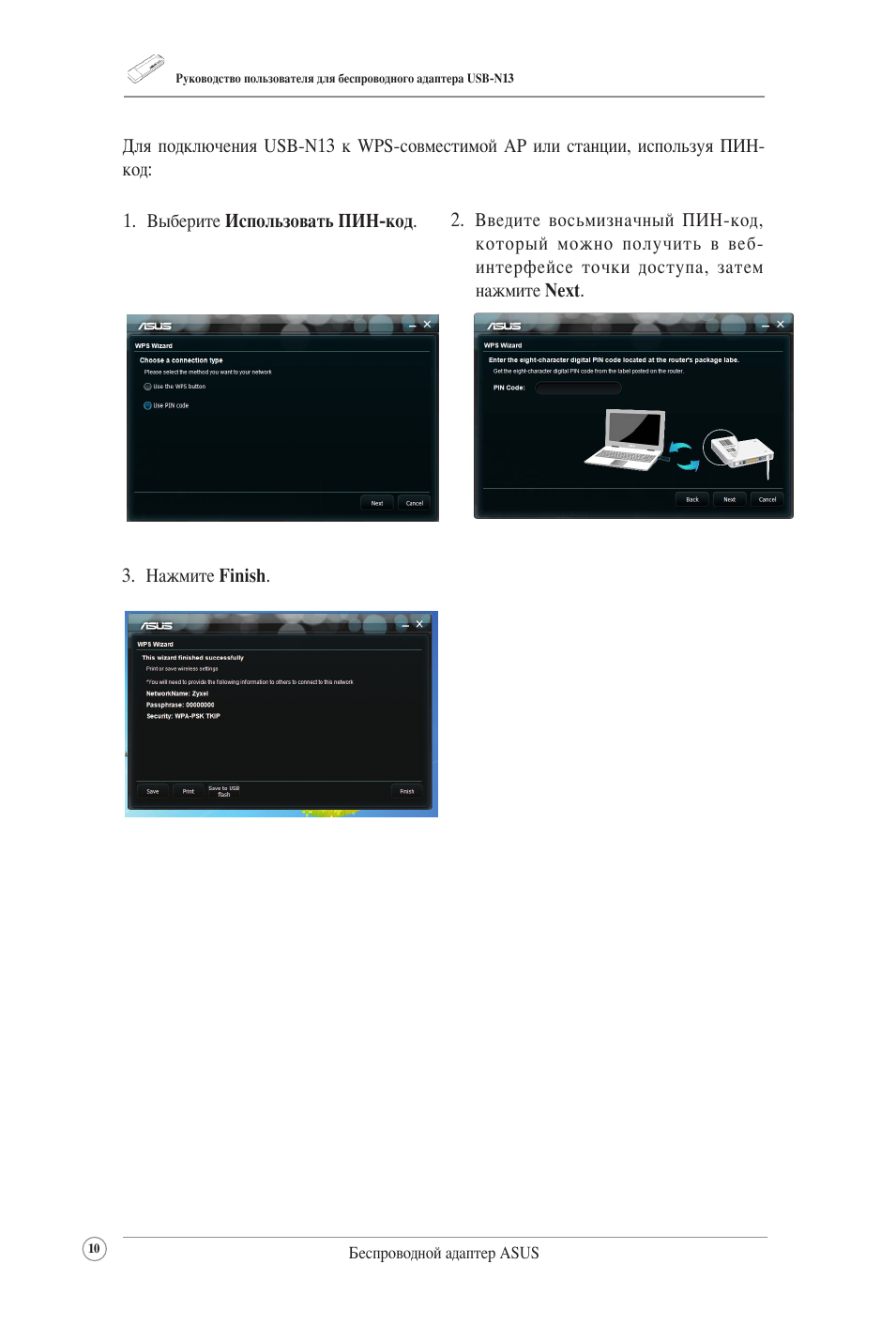

1. Выберите Использовать ПИН-код.
2. Введите восьмизначный ПИН-код,
который можно получить в веб-
интерфейсе точки доступа, затем
нажмите Next.
Для подключения USB-N13 к WPS-совместимой AP или станции, используя ПИН-
код:
Руководство пользователя для беспроводного адаптера USB.
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS
2. Нажмите General, затем нажмите ICS
для включения ICS. В таблице General
показаны беспроводные клиенты,
подключенные к программной точке
доступа.
3. Выберите сеть (станцию) из списка и
Для переключения в режим
программной точки доступа:
1. Нажмите AP для переключения в режим
3.3 Режим программной точки доступа (Windows XP/Vista/7)
Беспроводной адаптер ASUS USB-N13 поддерживает режим программной точки доступа.
В этом режиме беспроводной адаптер работает как виртуальная точка доступа.
4. Дождитесь переключения беспроводного
адаптера в режим программной точки
доступа.
ВАЖНО: Перед конфигурацией режима программной точки доступа подключите
компьютер к проводной сети, предоставив доступ Вашим беспроводным клиентам.
Иконка WLAN Adapter Setting в области уведомлений
изменится на иконку утилиты Wireless Access Point .
Руководство пользователя для беспроводного адаптера USB.
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

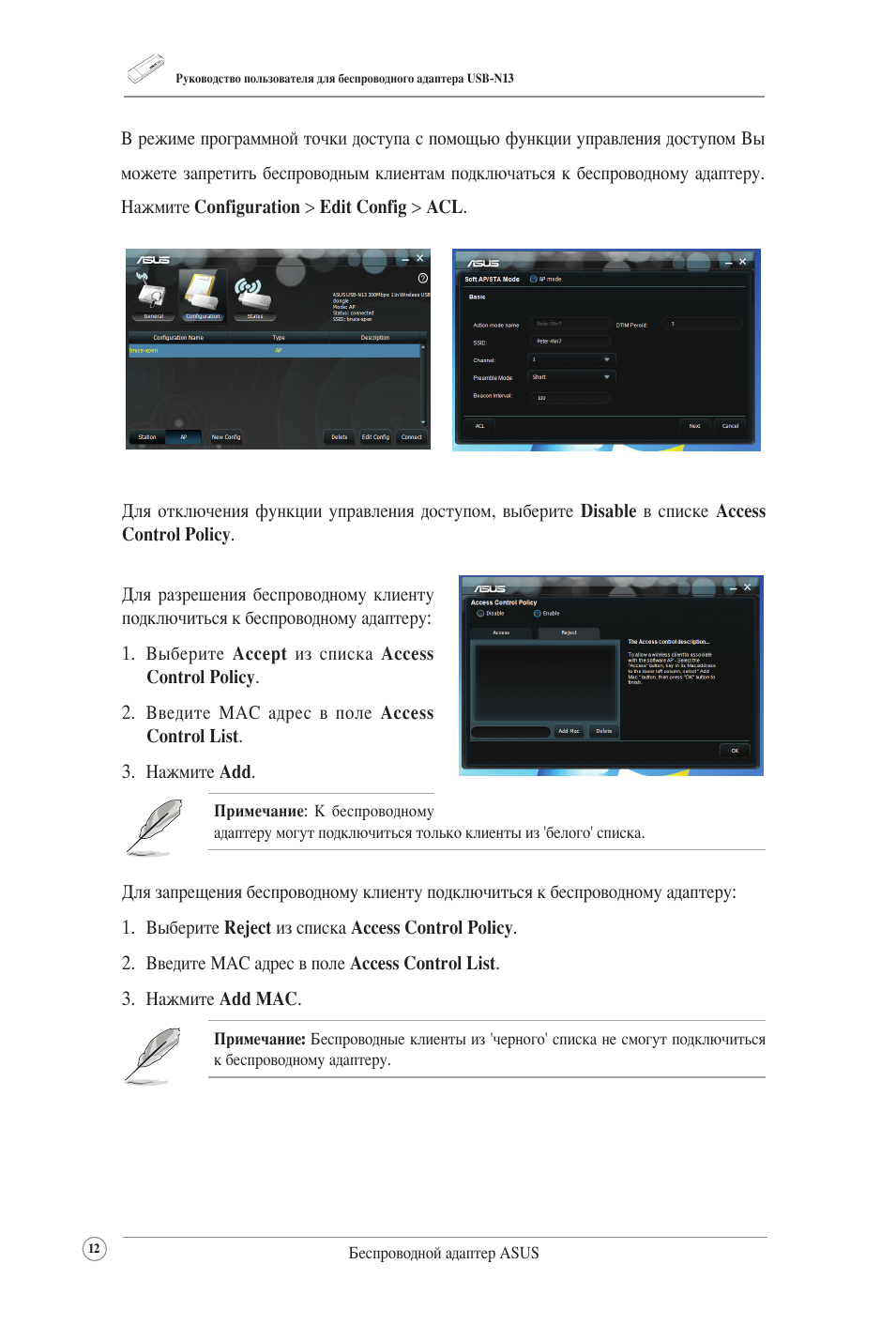

Для отключения функции управления доступом, выберите Disable в списке Access
Control Policy.
Для разрешения беспроводному клиенту
подключиться к беспроводному адаптеру:
1. Выберите Accept из списка Access
2. Введите MAC адрес в поле Access
Примечание: К беспроводному
адаптеру могут подключиться только клиенты из ‘белого’ списка.
Для запрещения беспроводному клиенту подключиться к беспроводному адаптеру:
1. Выберите Reject из списка Access Control Policy.
2. Введите MAC адрес в поле Access Control List.
Примечание: Беспроводные клиенты из ‘черного’ списка не смогут подключиться
к беспроводному адаптеру.
В режиме программной точки доступа с помощью функции управления доступом Вы
можете запретить беспроводным клиентам подключаться к беспроводному адаптеру.
Нажмите Configuration > Edit Config > ACL.
Информация о программном обеспечении, 1 asus wlan control center, 2 утилита asus wlan adapter setting
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

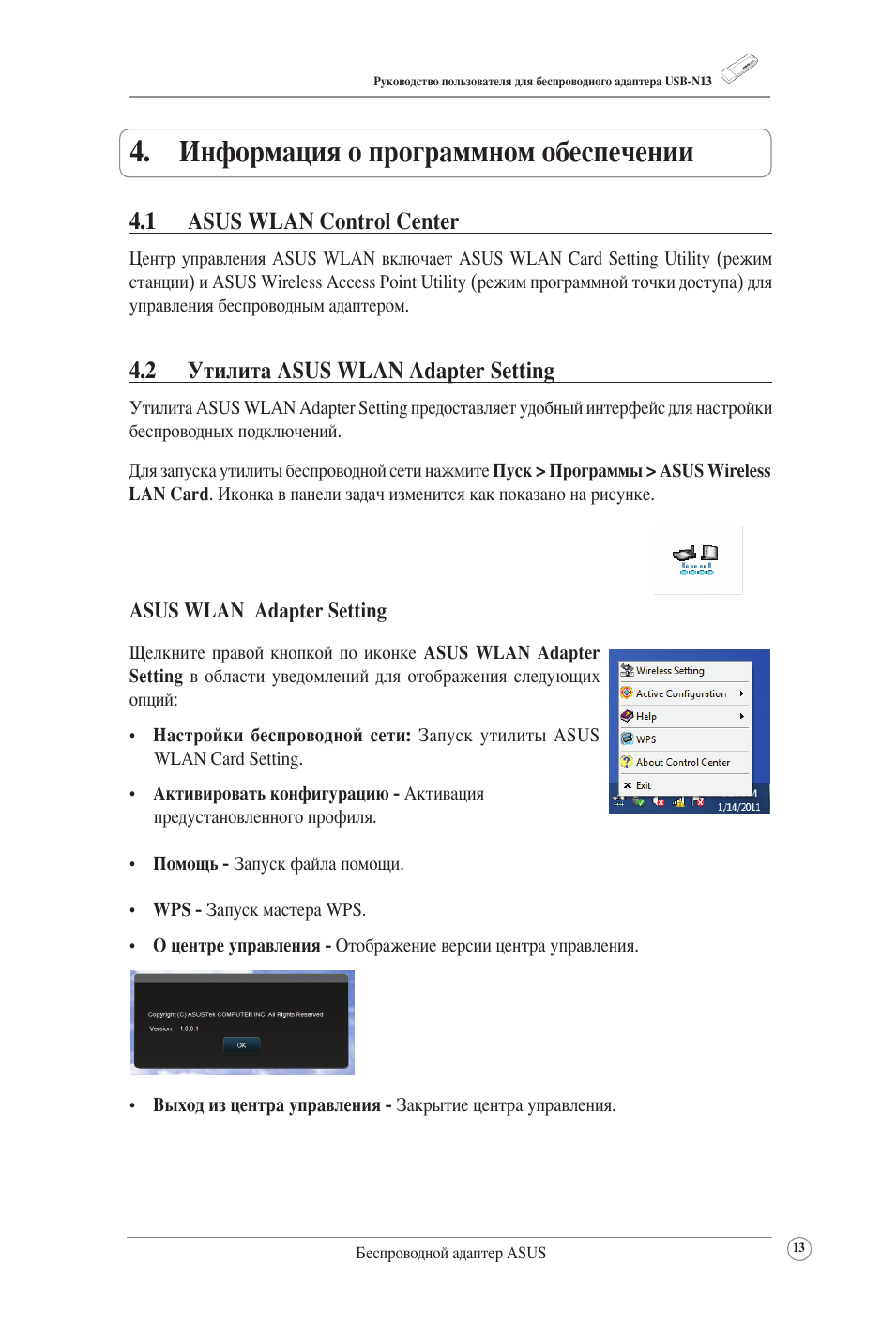

4.1 ASUS WLAN Control Center
Центр управления ASUS WLAN включает ASUS WLAN Card Setting Utility (режим
станции) и ASUS Wireless Access Point Utility (режим программной точки доступа) для
управления беспроводным адаптером.
4. Информация о программном обеспечении
Для запуска утилиты беспроводной сети нажмите Пуск > Программы > ASUS Wireless
LAN Card. Иконка в панели задач изменится как показано на рисунке.
4.2 Утилита ASUS WLAN Adapter Setting
Утилита ASUS WLAN Adapter Setting предоставляет удобный интерфейс для настройки
беспроводных подключений.
ASUS WLAN Adapter Setting
Щелкните правой кнопкой по иконке ASUS WLAN Adapter
Setting в области уведомлений для отображения следующих
опций:
• Настройки беспроводной сети: Запуск утилиты ASUS
• Активировать конфигурацию — Активация
• Помощь — Запуск файла помощи.
• WPS — Запуск мастера WPS.
• О центре управления — Отображение версии центра управления.
• Выход из центра управления — Закрытие центра управления.
Просмотр
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS

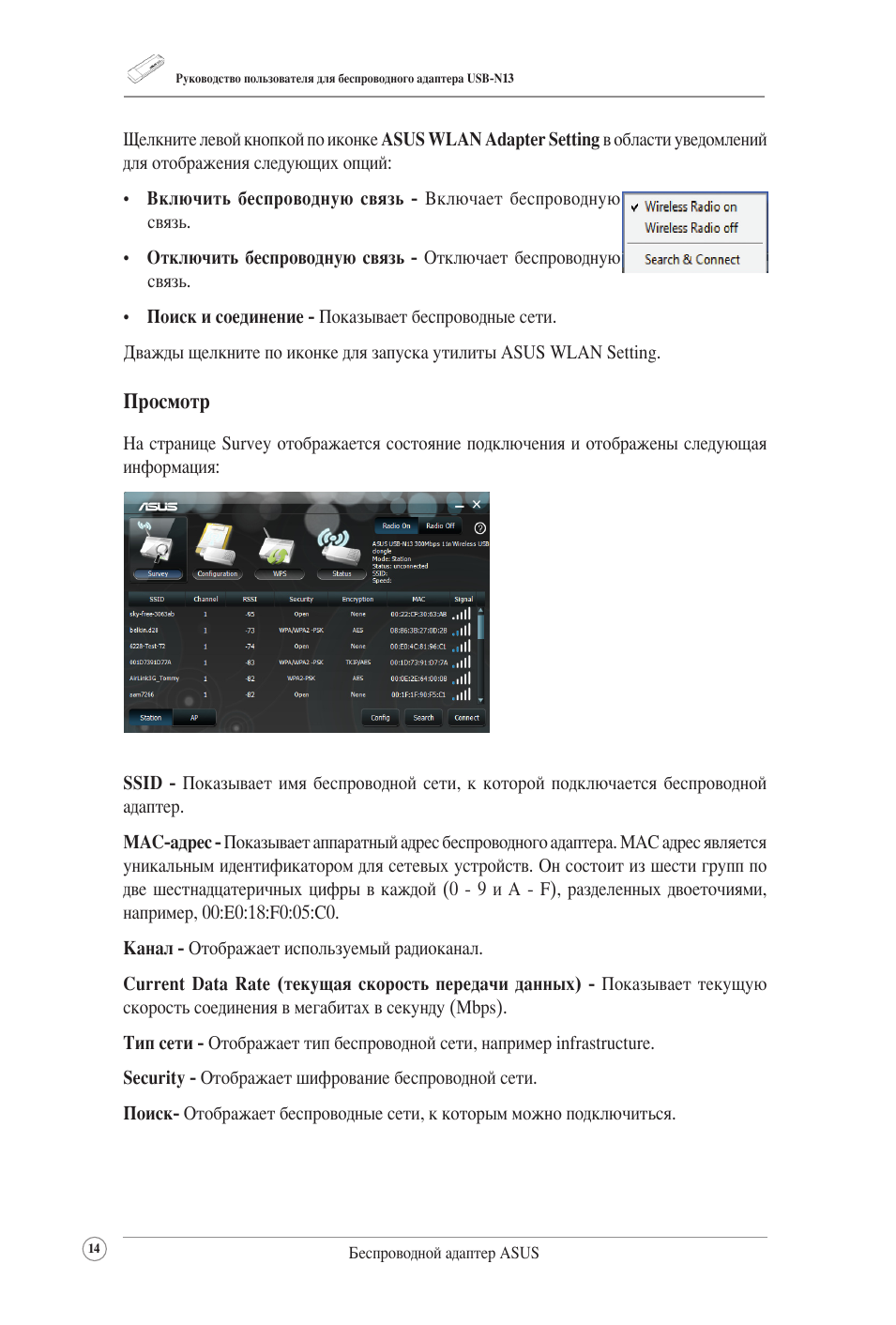

Щелкните левой кнопкой по иконке ASUS WLAN Adapter Setting в области уведомлений
для отображения следующих опций:
• Включить беспроводную связь — Включает беспроводную
• Отключить беспроводную связь — Отключает беспроводную
• Поиск и соединение — Показывает беспроводные сети.
Дважды щелкните по иконке для запуска утилиты ASUS WLAN Setting.
На странице Survey отображается состояние подключения и отображены следующая
информация:
SSID — Показывает имя беспроводной сети, к которой подключается беспроводной
адаптер.
MAC-адрес — Показывает аппаратный адрес беспроводного адаптера. MAC адрес является
уникальным идентификатором для сетевых устройств. Он состоит из шести групп по
две шестнадцатеричных цифры в каждой (0 — 9 и A — F), разделенных двоеточиями,
например, 00:E0:18:F0:05:C0.
Канал — Отображает используемый радиоканал.
Current Data Rate (текущая скорость передачи данных) — Показывает текущую
скорость соединения в мегабитах в секунду (Mbps).
Тип сети — Отображает тип беспроводной сети, например infrastructure.
Security — Отображает шифрование беспроводной сети.
Поиск- Отображает беспроводные сети, к которым можно подключиться.

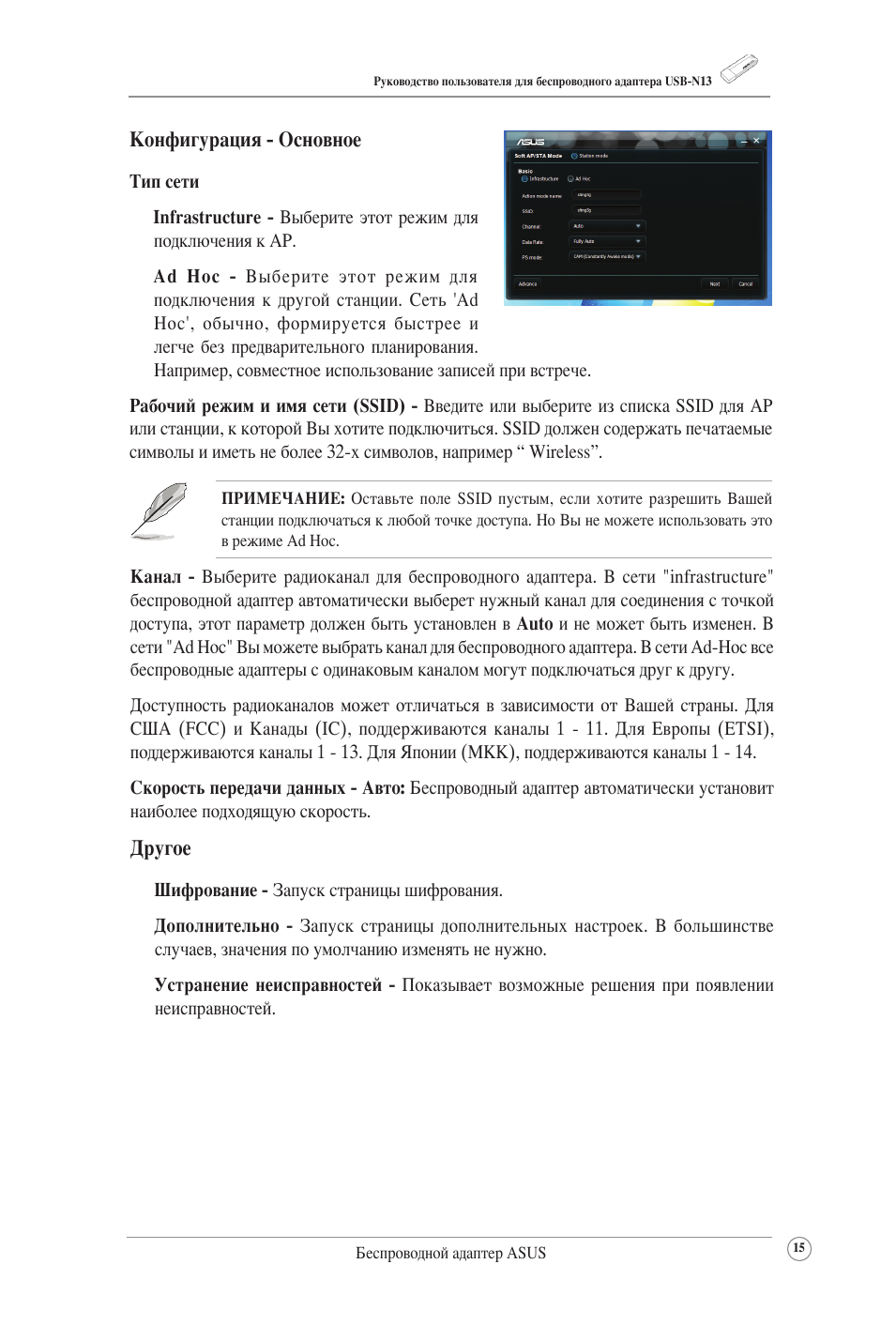

Конфигурация — основное, Другое
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS
Infrastructure — Выберите этот режим для
Ad Hoc — Выберите этот режим для
подключения к другой станции. Сеть ‘Ad
Hoc’, обычно, формируется быстрее и
легче без предварительного планирования.
Например, совместное использование записей при встрече.
Рабочий режим и имя сети (SSID) — Введите или выберите из списка SSID для AP
или станции, к которой Вы хотите подключиться. SSID должен содержать печатаемые
символы и иметь не более 32-х символов, например “ Wireless”.
ПРИМЕЧАНИЕ: Оставьте поле SSID пустым, если хотите разрешить Вашей
станции подключаться к любой точке доступа. Но Вы не можете использовать это
в режиме Ad Hoc.
Канал — Выберите радиоканал для беспроводного адаптера. В сети «infrastructure»
беспроводной адаптер автоматически выберет нужный канал для соединения с точкой
доступа, этот параметр должен быть установлен в Auto и не может быть изменен. В
сети «Ad Hoc» Вы можете выбрать канал для беспроводного адаптера. В сети Ad-Hoc все
беспроводные адаптеры с одинаковым каналом могут подключаться друг к другу.
Доступность радиоканалов может отличаться в зависимости от Вашей страны. Для
США (FCC) и Канады (IC), поддерживаются каналы 1 — 11. Для Европы (ETSI),
поддерживаются каналы 1 — 13. Для Японии (MKK), поддерживаются каналы 1 — 14.
Скорость передачи данных — Авто: Беспроводный адаптер автоматически установит
наиболее подходящую скорость.
Шифрование — Запуск страницы шифрования.
Дополнительно — Запуск страницы дополнительных настроек. В большинстве
случаев, значения по умолчанию изменять не нужно.
Устранение неисправностей — Показывает возможные решения при появлении

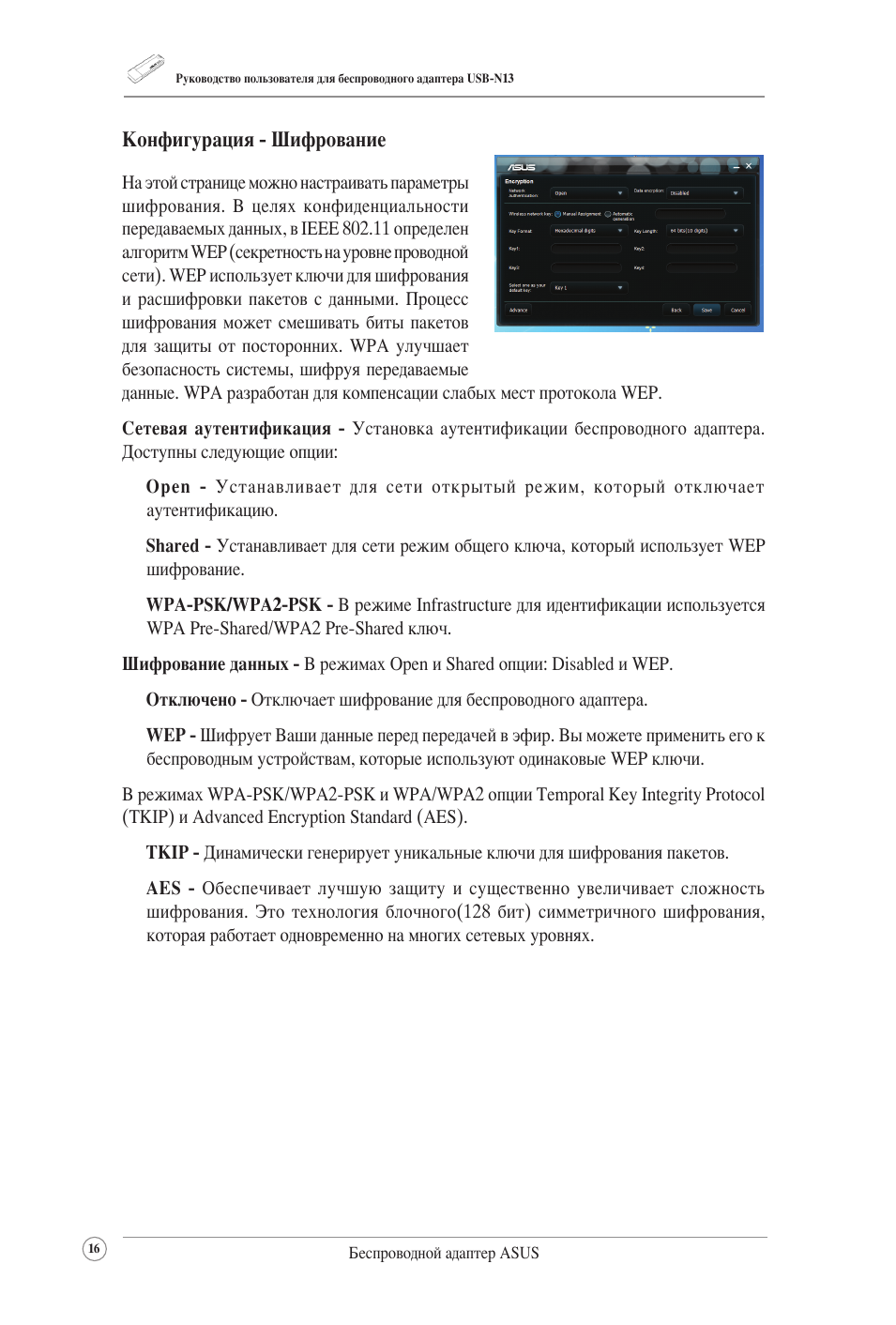

Конфигурация — шифрование
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS
На этой странице можно настраивать параметры
шифрования. В целях конфиденциальности
передаваемых данных, в IEEE 802.11 определен
алгоритм WEP (секретность на уровне проводной
сети). WEP использует ключи для шифрования
и расшифровки пакетов с данными. Процесс
шифрования может смешивать биты пакетов
для защиты от посторонних. WPA улучшает
безопасность системы, шифруя передаваемые
данные. WPA разработан для компенсации слабых мест протокола WEP.
Сетевая аутентификация — Установка аутентификации беспроводного адаптера.
Доступны следующие опции:
Open — Устанавливает для сети открытый режим, который отключает
Shared — Устанавливает для сети режим общего ключа, который использует WEP
WPA-PSK/WPA2-PSK — В режиме Infrastructure для идентификации используется
WPA Pre-Shared/WPA2 Pre-Shared ключ.
Шифрование данных — В режимах Open и Shared опции: Disabled и WEP.
Отключено — Отключает шифрование для беспроводного адаптера.
WEP — Шифрует Ваши данные перед передачей в эфир. Вы можете применить его к
беспроводным устройствам, которые используют одинаковые WEP ключи.
В режимах WPA-PSK/WPA2-PSK и WPA/WPA2 опции Temporal Key Integrity Protocol
(TKIP) и Advanced Encryption Standard (AES).
TKIP — Динамически генерирует уникальные ключи для шифрования пакетов.
AES — Обеспечивает лучшую защиту и существенно увеличивает сложность
шифрования. Это технология блочного(128 бит) симметричного шифрования,
которая работает одновременно на многих сетевых уровнях.
Конфигурация — дополнительно
Руководство пользователя для беспроводного адаптера USB-N13
Беспроводной адаптер ASUS
Ключ беспроводной сети (WEP) — Эта опция доступна только, если Вы выбрали WEP
в поле шифрования данных. 64-битный WEP ключ использует 5 ASCII символов (10
шестнадцатеричных цифр). 128-битный WEP ключ использует 13 ASCII символов (26
шестнадцатеричных цифр).
Формат ключа — Позволяет Вам выбрать формат ключа.
Ручное назначение (WPA and WPA2)- Позволяет назначить WEP ключи
Длина ключа — Позволяет выбрать длину ключа. При шифровании 64 бит, каждый
ключ содержит 10 шестнадцатеричных цифр или 5 ASCII символов. При шифровании
128 бит, каждый ключ содержит 26 шестнадцатеричных цифр или 13 ASCII
символов.
Выберите один как ключ по умолчанию — Позволяет Вам выбрать один из четырех
WEP ключей как ключ по умолчанию.
На этой странице можно установить
дополнительные параметры для беспроводного
адаптера. Мы рекомендуем для всех пунктов
использовать значения по умолчанию.
Порог RTS (0-2347) — Готовность к отправке/
готовность к приему, используется для
уменьшения коллизий среди беспроводных
станций. Когда активирована функция RTS/
CTS, роутер воздерживается от отправки фрейма данных, пока не выполнится ответная
RTS/CTS. Активируйте функцию RTS/CTS путем настройки определенного порога
размера пакета. Рекомендуется установить значение по умолчанию (2347).
Порог фрагментации (256-2346) — Фрагментация используется для разделения пакетов
802.11 на меньшие порции (фрагменты), которые отправляются по назначению отдельно.
Активируйте фрагментацию путем настройки определенного порога размера пакета. Если
в сети имеется чрезмерное количество коллизий, поэкспериментируйте с различными
значениями фрагментации для увеличения надежности передачи пакетов. Для обычного
использования рекомендуется использовать значение по умолчанию (2346).
Преамбула — Выберите преамбулу. Значение по умолчанию Auto.
