Как самостоятельно разобрать iPhone 5 и 5s

Владельцы iPhone 5 и 5S задаются вопросом, как разобрать телефон. Время не щадит даже самые лучшие устройства: может потрепаться панель (особенно на чёрных моделях), сенсор выходит из строя, у любителей «искупаться» возникают проблемы с аппаратной частью. Для замены частей iPhone нужно знать внутреннее устройство и уметь разбирать девайс.

Что нам понадобится?

Перед тем как начинать разборку, выделите на это достаточное количество времени и запаситесь всеми необходимыми инструментами. Такой набор для разборки iPhone можно купить в любом специализированном интернет-магазине:

пятилепестковая отвёртка Pentalob (без неё болты вряд ли вам поддадутся);
крестообразная отвёртка;
вакуумная присоска;
пластиковая лопатка для разборки корпуса (или что-то похожее).

Профессиональный набор

1. Первое, что нам нужно сделать — открутить два винта в нижней части корпуса, по бокам от Lightning-коннектора. В iPhone 4 использовались крестовые винты, в более поздних версиях Apple для предотвращения самостоятельной разборки телефонов разработчики стали использовать специальные пятилепестковые болты Pentalob.

Откручиваем первые два винта в нижней части панели

Если вы не имеете специальной отвёртки для них, можно попробовать воспользоваться пятиконечной звездой или взять плоскую и подточить её надфилем по бокам. Но будьте аккуратны, при использовании нестандартных средств вы можете сточить головки болтов. На всякий случай лучше запастись болтами такого же размера, но с крестообразной шляпкой.

2. С помощью вакуумной присоски слегка приподнимаем экран, помогая себе пластиковой лопаткой. Почему лопаткой, а не отвёрткой? Тем самым мы снижаем вероятность повреждения корпуса или экрана айфона. Это можно сделать и без помощи присоски, подцепив чем-нибудь (некоторые используют иголку) верхнюю панель, но при этом нужно соблюдать крайнюю осторожность.

Приподнимаем экран iPhone

3. Аккуратно приподнимаем экран со стороны кнопки «Home». На этом шаге появляются первый отличия моделей 5 и 5S. У iPhone 5 передняя панель просто приподнимается до образования почти прямого угла с корпусом.

Поднимаем верхнюю панель на iPhone 5

На iPhone 5S ситуация сложнее. Экран прикреплён к материнской плате шлейфом, поэтому не стоит резко поднимать его. Нужно отключить шлейф перед дальнейшей работой с помощью пластиковой лопатки. И после этого приподнять экран, как в 5 версии.

Отсоединяем шлейф на iPhone 5S

4. Чтобы окончательно отсоединить экран, крестообразной отвёрткой избавляемся от двух винтов, на которых он держится.

Выкручиваем болты верхней панели

После аккуратно подцепляем лопаткой.

Пластиковый шпатель поможет избавиться от верхней панели

iPhone разделился на две части, каждую из которых можно разобрать ещё на несколько составляющих.

iPhone разделён на две части

5. Уделим внимание дисплейной панели. Отвинчиваем кнопку «Home». В обеих моделях она одинаковая.

Снимаем кнопку «Home»

6. В верхней части передней панели у моделей 5 и 5S снова появились отличия. У 5S там закреплена камера, датчик приближения и динамик, которые снимаются после снятия крепёжной пластины.

Верхняя панель iPhone 5S

У 5 версии iPhone крепление имеет слуховой динамик, который держится на двух шурупах и пружинных контактах. Фронтальную камеру можно просто извлечь при необходимости, она держится на шлейфе.

Динамик у iPhone 5 накрепко прикручен

7. Последнее действие с передней панелью — избавление от металлической защиты.

Передняя панель лишается своей защиты

8. Перейдём к корпусу устройства. Первым делом нужно избавиться от аккумулятора, чтобы не получить удара током. Отсоединяем шлейф от платы пластиковой лопаткой.

Отсоединяем аккумулятор от материнской платы

Тем же инструментом поддеваем аккумулятор и тянем за ярлык (в 5S он отсутствует, поэтому применяем только лопатку). Если аккумулятор не поддаётся с первого раза, не нужно пугаться, он приклеен. Клей не слишком крепкий, поэтому батарея легко поддастся при чуть больших усилиях.

Избавляемся от источника энергии

9. Отсоединяем основную камеру в 5 версии. Она держится на двух шурупах, после их извлечения камера свободна. В 5S она находится в таком состоянии изначально.

Камеры iPhone 5 (слева) и 5S (справа)

10. Следующим шагом снимем материнскую плату. Разницы между iPhone 5 и 5S нет. Отсоединяем модуль коннектора антенны от материнской платы. Откручиваем винты крепления платы к корпусу и контакты у внутренней стенки. Аккуратно вынимаем материнскую плату.

Материнская плата надежно крепится

11. На материнской плате находится процессор: А6 у 5 и А7 у 5S. При первой разборке потребуется снять защитную плёнку.

Снимаем защитную пленку, а затем процессор

12. Продолжим разбирать корпус. В его нижней части находится разъём для наушников, разговорный динамик, антенна Wi-Fi (у 5 версии) и нижний микрофон — все это крепится к разъёму Lightning. Избавляемся от массы клея пластиковой лопаткой.

Снимаем разъём Lightning и всё, что к нему прилагается

Все компоненты этого разъёма подлежат замене только в спаянном состоянии, поэтому его поломка может дорого обойтись.

Lightning отдельно от iPhone

13. В верхней части смартфона находится вибромотор для звонка, антенны Wi-Fi и GPS.

Оставшиеся детали на верхней части корпуса

14. В результате получаем разобранный телефон. Собрать своё устройство обратно можно следуя той же инструкции в обратном порядке.

Полностью разобранный iPhone 5

Версия 5S выглядит следющим образом:

Полностью разобранный iPhone 5S

Вы сами полностью ответственны за сбор и разбор устройства. Если сомневаетесь, что у вас получится, отнесите в сервисный центр — мастера помогут.
При самостоятельной разборке устройства помните о гарантийном сроке. После того как вы самостоятельно вскрываете корпус, гарантия автоматически теряется, последующий ремонт будет происходить за ваш счёт.
Не жалейте средств на специальные инструменты: они обойдутся дешевле, чем ремонт или покупка нового телефона.
Не делайте никаких резких движений, вы можете своими неаккуратными действиями оторвать шлейф или сломать особо хрупкие части iPhone.

Видео: разбор iPhone 5

Видео: как разобрать iPhone 5S

При создании iPhone 5 и 5S Apple потрудились, чтобы их нельзя было легко разобрать. Этот процесс займёт много времени, но он под силу обычному человеку. Если вы уверены в себе — можно попробовать разобрать iPhone в домашних условиях самостоятельно, в обратном случае — отнесите устройство грамотному мастеру, уж он точно знает, что нужно делать.

Источник

Сообщества › Сделай Сам › Блог › Ремонт iPhone 5s

Решил восстановить былую работоспособность данного старичка. Симптомы :, быстрый разряд в спящем режиме. АКБ высаживается в ноль за 3-5 часов. В инете данную неприятность больше всего связывают с контроллером заряда — пресловутая микросхема Tristar, больше известная как U2.
Для нехитрой диагностики, нужно было подключить телефон к блоку питания, и проверить потребление тока при кратковременном нажатии на кнопку «ВКЛ».

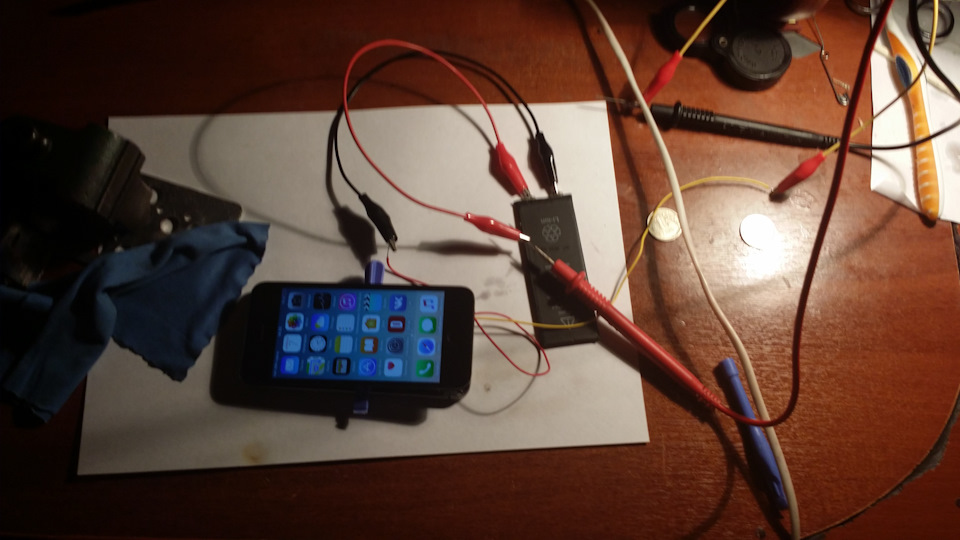

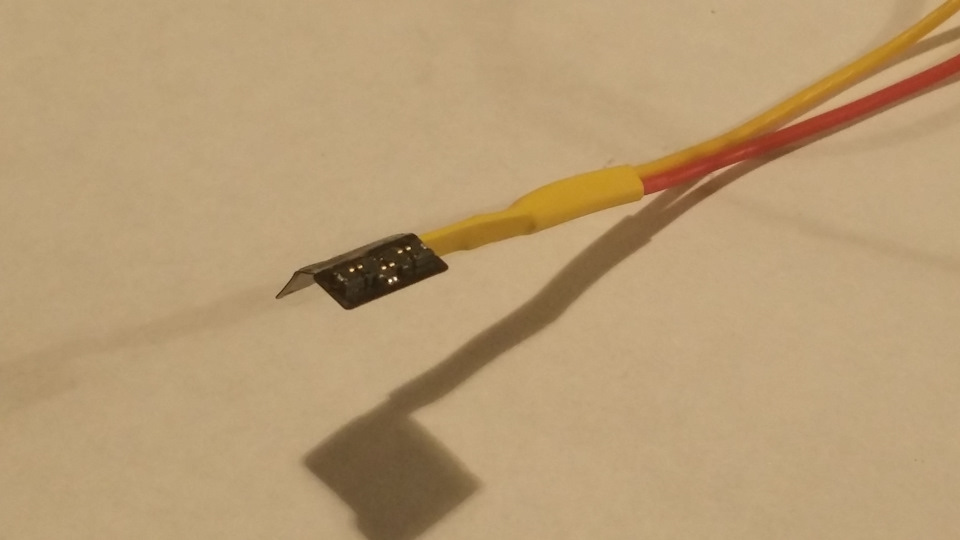

Для подключения телефона к ЛБП сделал переходник, отрезав от старого аккумулятора разъем и припаяв к нему провода:

Нормальным значением считается 70-80 mA. В моем случае, скачок был до 220 mA. Также замерил потребление в режиме ожидания, потребление -150mA. Решено было менять этот контроллер заряда.

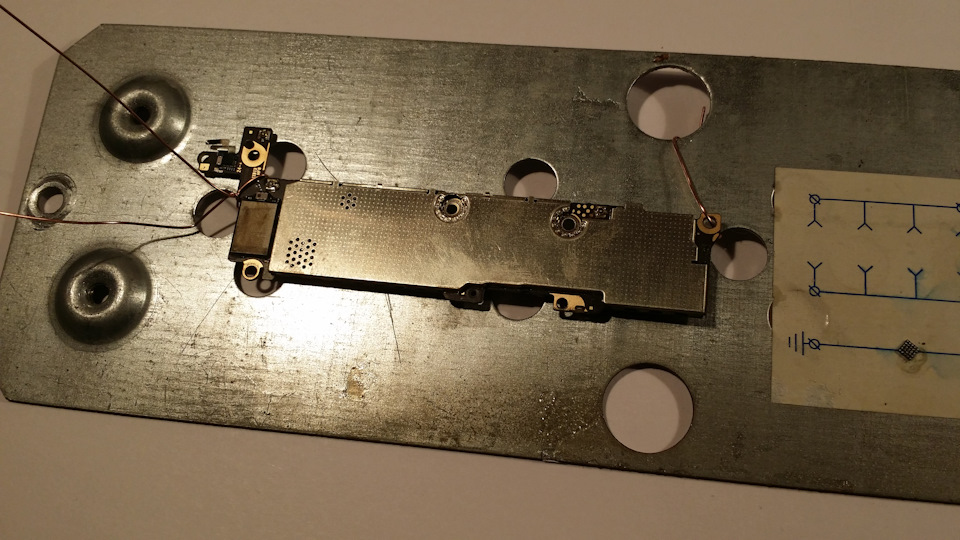

Извлекаем плату из корпуса телефона и привязываем к операционному столу, чтобы в процессе хирургического вмешательства она не сбежала в шоковом состоянии.

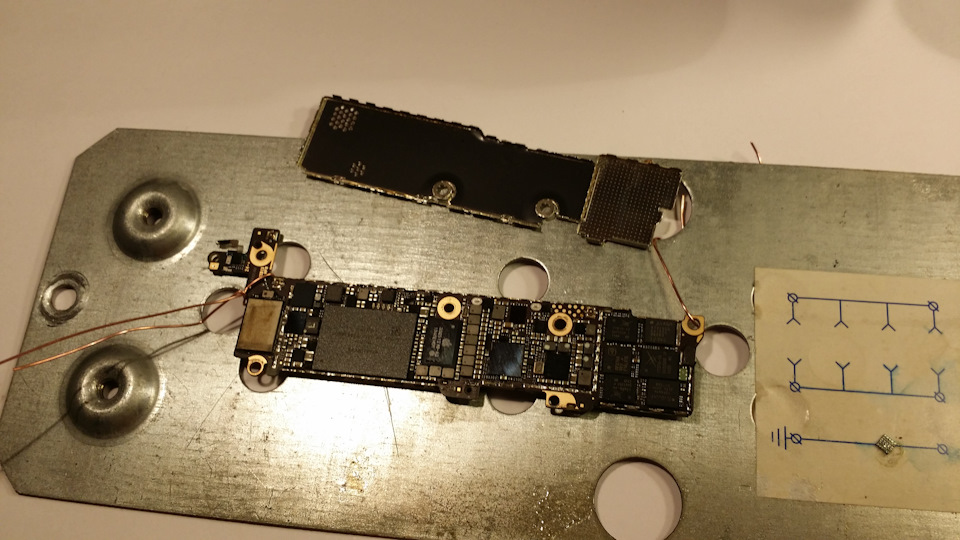

Сверху припаян защитный экран. С помощью фена на 350 гр снимаем его:

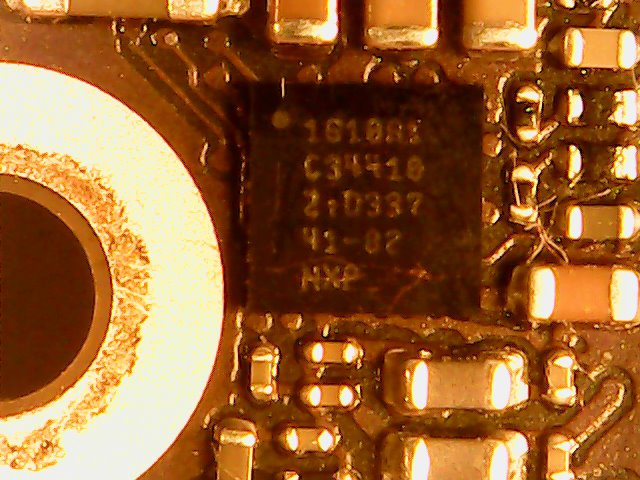

Вот этот товарищ пойдет на замену:

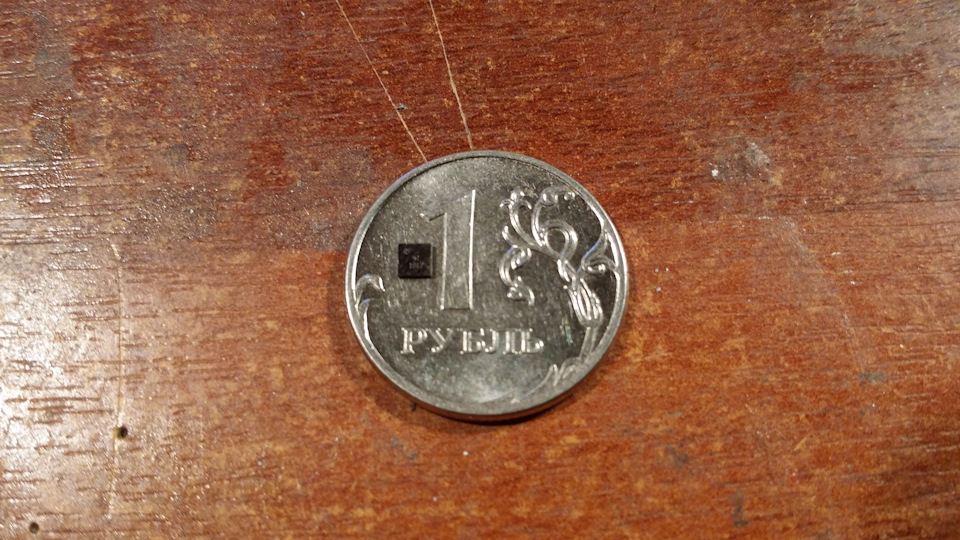

а вот и снял ее уже с платы

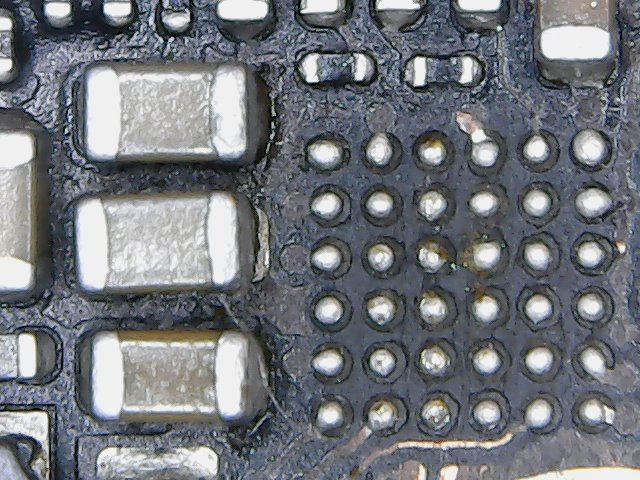

С помощью паяльника и оплетки зачистил пятаки и посадил новую микросхему. Телефон завелся с первого раза. Зарядка идет. Как только аппарат засыпает, потребление падает практически до нуля.

Да, телефон мне этот когда то отдал племянник. С его слов, пользовался он и разными повербанками и зарядкой в авто, возможно это и послужило выходу из строя микросхемы.

На этом пожалуй всё. Спасибо за внимание !
