Geely MK Cross basik+, ГБО-4 › Бортжурнал › ELM327 + ХобДрайв (Win CE)
Перенёс сюда записи из своего БЖ, может кому пригодятся:
Ноябрь 2012:
Настроил ХОБД на навигаторе с ВИН СЕ6
Хобд: «hobdrive-1.0.4.wince-standalone»
Коэффициенты для МК-Кросс (ЭБУ: DELPHI MT20U2), расход по MAP-sensor:
MAP-сенсор
VE=79
К скор=1,083
МАХ скор прост=5
Т прогр двиг =55
К возд=14,7
V двиг=1,5
m=1300
Примечания:
-За основу расчетов взята реальная поездка в 200км по трассе, с расходом (проверено заправкой) 6,8л/100км.
-На сайте хобдрайва писали что вроде этот ЭБУ должен отдавать данные по форсунке, что значительно точнее, но у меня расход программа не показывала, возможно надо попробовать более новые версии ХобДрайва.
Добавлено 7декабря 2012года:
Подтверждаю правильность настроек.
Откатал в городе почти полный бак и:
40л/384км = 10,42л/100км.
Настроенный ранее ХОБДРАЙВ показал 10,4л.
п.с. уже есть БЕТА-версия с расчетом по расходу форсунки, но лень настраивать — хочтеся просто ездить и пользоваться.
Добавлено 3 июля 2013года:
Поездил на БЕТА-версии с расходом по форсунке (версия 1.1.57 20/11/2012), откатал около 8к.
Было много поездок по трассе и заправок «до отстрела», когда показания заправки и программы совпадали с точностью до 0,1л.
Вот мой настроенный профиль для Geely MK CROSS /MT20U2/ расход «по форсунке»:
Кол-во цилиндров:4
Расход форсунки:98,78
Вес:1300
Объем бака:45
Коэф.коррекции:1,08
Макс скорость простоя:5
Температура прогретого двигателя:55
Если есть желание записывать показания:
Скорости/Оборотов/Температуры/Мгновенного расхода
то создаем в блокноте файл с текстом:
И сохраняем его под именем user.track в папке Hobd/
Нужные показания датчиков появятся в папке track (каждый в отдельном файле).
Программы для обработки и группировки данных берем на форуме ХобДрайва в теме:
hobdrive.com/forum/viewtopic.php?f=12&t=98#p585
Обратите внимание: файлы с показаниями нужно чистить/обнулять/удалять вручную
иначе в один момент места на флешке не останется :dash:
Про питание:
Питание от сети автомобиля, при отключении зажигания питание ЕСТЬ!, об этом свидетельствуют мигающие (горящие) лампочки на адаптере.
Тут выше писали что за ДВЕ недели может разрядить АКБ.
Я у себя разобрал адаптер (отклеиваешь верхнюю наклейку и там 4 винтика) и поставил тумблер на две шины по «+».
Общие вопросы по WindowsCE навигаторам и магнитолам
Будет ли hobDrive работать на устройстве Х?
Самый простой способ узнать — это попробовать. Вы всегда можете скачать бесплатный /hobd и протестировать его на своем устройстве.
Конечно, ваше устройство должно поддерживать возможность связи с OBD-II адаптером. Это возможно либо через Bluetooth или через последовательный порт. Если вы удовлетворены но хотите большего функционала, тогда hobDrive для вас.
Как свернуть Hobd?
Зависит от особенностей навигатора, на некоторых не удается «свернуть». На некоторых навигаторах есть кнопка «меню», чтобы принудительно выйти в главное меню не выключая работающее приложение.
А что с PNA / GPS навигаторами?
Эта тема целиком зависит от производителя вашего GPS навигатора.
hobDrive должен быть вручную установлен, а вы сможете это сделать на GPS навигаторе только если производитель предусмотрел доступ пользователя к WinCE системе (Explorer, и т.п), либо дает пользователю возможность запускать произвольные приложения с SD карты.
Для некоторых «закрытых» моделей навигаторов нет легального способа установить hobDrive (да и любое другое ПО). Единственный вариант — получение доступа к WinCE обходными путями — но учтите что обычно это лишает вас гарантии.
Затем, не все навигаторы имеют стандартные драйвера bluetooth стека. Для нормальной работы хобдрайва с BT-ELM адаптером нужны драйвера microsoft или widcomm.
Оно не запускается на моем устройстве! Не запускается, просит .net 3.5 framework
Установите (распакуйте) ‘standalone’ дистрибутив хобДрайв-а.Этот пакет специально для встроенных устройств, он не требует наличия отдельного .net. На большинстве навигаторов и магнитол она запускается без необходимости установки .net. На некоторых даже она не запускается — тогда помогает обновление версии .net до 3.7.
Сначала распакуйте hobd-standalone из архива, а поверх него распакуйте файлы .net3.7:
http://hobdrive.com/download/hobd/hobd- . -net37.zip
Еще бывают редкие устройства на MIPS процессорах. Для них нужно скачать MIPS версию .net35 и установить/распаковать в standalone ее.
Куда устанавливать? NandFlash, или на флешку?
При установке на NandFlash (внутреннее хранилище) хобдрайв запускается намного быстрее. Но у некоторых устройств NandFlash нестабилен, и наблюдаются проблемы с сохранением настроек. Если у вас часто «слетают» настройки — перенесите хобдрайв на внешнюю флешку.
Проблемы с Bluetooth
Сначала нужно включать Bluetooth в системе.
Сделать это нужно Bluetooth менеджером (если есть) или спец-программой от производителя навигатора. Уже затем запускать HOBD. В случае спец-программы у нее должна быть возможность оставлять Bluetooth включенным. Встроенная поддержка есть только для стандартных microsoft стэков (+неподтвержденный widcomm). Нестандартные стэки (встречаются на некоторых навигаторах) пока не поддерживаются. Решение — активация usb-host и подключение по usb обычного BT брелка либо подключение USB ELM327 адаптера.
Скорость обновления UI на навигаторе.
Для железок навигаторов обновление UI жестко ограничены одной секундой сейчас. Если хотите быстрее, ставьте параметр «Интервал обновления» в 100-200мс, но все может начать «притормаживать».
Как посмотреть скорость обмена с адаптером?
Скорость считывания датчиков вы можете посмотреть, нажав на «кружок» статуса соединения. хобдрайв всегда опрашивает датчики на максимально возможной для вашего адаптера скорости (в среднем это 200-300мс на датчик).
Скорость опроса датчиков очень маленькая (на датчик 2-3 секунды)
Это зависит от реализации Bluetooth стека на вашем устройстве. Некоторые стеки плохо работают через виртуальный COM порт — тогда пробуйте подключить хобдрайв напрямую к BT устройству.
Или же наоборот — если низкая скорость при прямом соединении, попробуйте соединиться через виртуальный порт.
Скорость считывания «в кружке» колеблится от 160 до 240 мс, редко еще меньше, очень редко – больше.
Поставил в настройках интервал обновления — 150. Девайс тянет без проблем, а вот в практике не проверил еще. Как думаете, адекватно ли я поставил циферку?
Это интервал обновления графических показаний на экране. Если дискомфорта не вызывает и девайс тянет — значит все хорошо. Просто на 400-500MHz железках такой рейт обновления затыкает все фоновые процессы (например музыку с навигатора уже невозможно слушать).
Время идет слишком быстро
Ваше устройство имеет неправильно откалиброванный внутренний таймер.
Хобдрайв может корректировать системный таймер (на устройствах с некорректным таймером, идущим слишком быстро). За коррекцию отвечает внутренний параметр «time-scale-thousands» в config.xml файле. Он принимает значения в масштабе 1000 единиц (значение 1000 по умолчанию — без коррекции).
Например если за 10 реальных секунд хобдрайв показывает 13 секунд, в config.xml вам надо вставить строчку 769
Почему при работе хобда (в том числе и в скрытом режиме) невозможно включить- “банан”, чтобы перейти в другую прогу, например навигацию.
Вообще все переключается нормально.. ничего криминального хобд не делает.
Возможно железо слабое — может не хватать памяти для других программ.
Как настроить хобд под себя, поменять расположение датчиков на экране, добавить или убрать не нужное?
Штатными «юзерфрендли» средствами — пока нет.
Если хотите — открываете файл default-landscape.layout и ковыряете.
Этот файл перезаписывается при обновлении программы, так что если будете менять, создайте свой файл «user.layout»,копируйте туда нужные секции и меняйте там.Списки доступных сенсоров смотрятся в «doc/hobdSensors.html».
Детальнее можно почитать здесь: http://hobdrive.userecho.com/topic/767935-oformlenie-skinyi-i-raspolozhenie-datchikov/
А как проверить доступность датчиков?
Хобд пока не показывает явно доступность датчиков, как это рапортует автомобиль.. (функция в процессе реализации). Можно включить TRACE логи и посмотреть что ECU отвечает на запрос по этому датчику. Если NODATA — то авто его не отдает, если все время 00 — то вероятно он у вас умер.
Opel Astra H sedan 2008. › Бортжурнал › ELM 327 + HobDrive

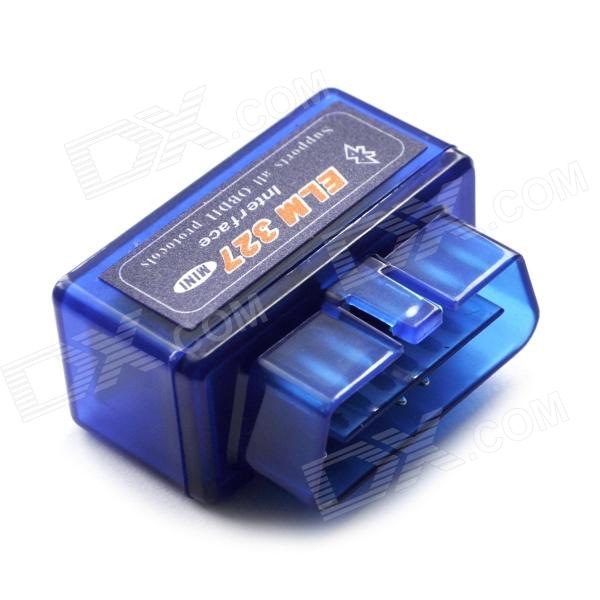

На днях пришла посылка из Китая, а именно ELM 327 Bluetooth mini адаптер.
На youtube есть подробный обзор с работой этого самого адаптера:
Это что касается для работы на Android устройствах.
Но я пошел глубже и подключил его к своему установленному вместо GID навигатору. В этом мне помогла замечательная программа Хобдрайв. (Очень сложно найти хороший софт на платформу WinCE) Результат более чем порадовал) На днях сниму обзор как это все у меня работает…)
Вот и обзор, извините за ненадлежащее качество, просто в этом деле я новичек. Основные моменты постарался показать.
В общем алгоритм установки такой:
— Устанавливаешь адаптер в свой Super Car, загорится красный индикатор, значит он запитался)
— Скачиваешь на офф. сайтеХобдрайв.рф бесплатную версию программы HobDrive для WinCE.
— При необходимости на навигатор устанавливаем NET Framework Compact 3.хх (Качай версию которая не требует обычной установки, т.е. portable версию, сохрани ее на карте памяти, и в эту же папку закинь программу hobdrive или любые другие программы которые требуют NET Framework Compact 3.хх)
— Далее включаешь Bluetooth на навигаторе
— Запускаешь программу hobdrive, в окне настроек подключения при выборе com портов выбираешь port OBDII, там же вводишь пин код для голубого зуба, по умолчанию 1234.
— Если все правильно сделано, то программа сама сконнектится, о чем будут свидетельствовать мигающие индикаторы желтого и зеленого света
— Все далее если все правильно сделано, она будет сама коннектиться при последующих запусках программы.
— The End.
Если что то не понятно, то на сайте можно скачать подробный мануал, который скорее всего ответит на все ваши вопросы.
Программа очень интересная, а самое главное она действительно работает, чуть позже куплю лицензию) Советую!
