Как настроить плоттер для резки из CorelDRAW (корел драв)
В этой статье речь пойдет, как настроить плоттер для резки из под coreldraw, на примере плоттера list 720 entry. После установке драйверов и опробования программы Artcut, которая идёт в комплекте с плоттером, многие пользователи испытывают сложность и задуют вопрос: неужели вот с этим работать»? Конечно, можно делать векторный рисунок в корел драв, а потом импортировать в арткут. Но это занимает больше времени да и не очень удобно. Поэтому плоттерая резка из корел драв, то, что нам нужно.
Установка приложения JCforCOL к программе CorelDraw для работы режущих плоттеров List H.
1. Запустите приложение colsetup.rar [235,39 Kb] (cкачиваний: 9545)
1.1. Откроется окно «coreldraw setup»
2. В открывшемся окне «CorelDraw setup», в поле «CorelDraw version» выберите версию программы, которая установлена на вашем компьютере и кликнуть кнопку «Install» — на 11 и х4 версиях возможны проблемы при установке.
Я рекомендую использовать х3 версию, так как она самая стабильная для плоттерной резки. А вообще я изображение создаю и редактирую в х6, а режу в х3.
3. После установки выбранной версии откроется окно «coreldraw setup», сообщающее об успешной установке приложения.
3.1. Кликните мышкой кнопку «ОК».
4. Установка параметров в программе CorelDraw.
4.1. В окне «CoreDRAW» в верхнем меню выберите пункт «Инструменты», далее выберите в контекстном меню «Параметры».
4.2. В открывшемся окне «Параметры» в разделе «Панели команд» кликом мышки проставте отметку в ячейке «OutPut to cutting plotter»
4.3. Кликните мышкой кнопку «ОК», в окне «CorelDraw», откроется команда «OutPut to cutting plotter».
5.1. Выберите команду «OutPut to cutting plotter»
5.2. Кликните мышкой кнопку «отмена»
5.3. Откройте приложение JCforCOL
6. В открывшемся окне «JCforCOL» выберите функцию «Auto» и войдите в настройки приложения JCforCOL
7. Установите настройки как показано на рисунке и кликните мышкой на кнопку «ОК».
1. Выберите модель вашего плоттера. (JCC – HS, JC –H).
2. При установке параметра «COM» необходимо выбрать номер порта, на который установлен плоттер при подключении по USB в диспетчере устройств.
3. Выберите скорость передачи данных (подключение по USB – 57600)
4,5,6. Параметры отвечающие за качество вырезания.
4 – «Close» (смыкание) – параметр, отвечающий за смыкание начальной и конечной точек векторов.
5 – « Sharp» (нож) – параметр, зависящий от угла заточки ножа. Величина параметра указана на коробке для ножей.
6 – «Precision» (точность) – отвечает за качество прорезания файла.
7. Показывает и изменяет размеры страницы и размеры макета.
8. Функция обновления параметров.
8. Установка функции «Разрешение кривой». Если не установить данную функцию, то плоттер вместо круга будет вырезать многоугольник.
8.1. Создайте любое изображение в программе корел драв.
8.2. В окне «CorelDRAW» в верхнем меню выберите пункт «Файл», далее в контекстном меню выберите «Экспорт»
8.3. В окне «Меню» выберите тип файла — «PLT», и кликните мышкой кнопку «Экспорт»
8.4. В окне «Экспорт HPGL» выберите вкладку «Дополнительно». Поставьте значение функции «Разрешение кривой» равной 0. Кликните мышкой кнопку «ОК»
9. Выберите команду «OutPut to cutting plotter». Если ваши объекты выделены, то кликните мышкой «Да», если не выделены, то – «Нет»
10. В открывшемся окне «Jutput set» кликните мышкой кнопку «Start», при этом на плоттере должна гореть надпись «connect», после чего начнётся резка.
На этом статья плоттерая резка из CorelDRAW (корел драв) подошла к концу, если у вас возникнут вопросы, спрашивайте в коментариях.
Драйвер для плоттера list
Прямо сейчас вы можете скачать драйвера для плоттеров HP для их дальнейшей корректной работы. Ниже представлены все модели аппаратов производителя, для которых предоставляется программное обеспечение: hp designjet 500, hp designjet 510, hp designjet t120, hp designjet t520, hp designjet t1300, hp designjet t920 и другие наименования.
Если вы не нашли модель своего плоттера HP , обратитесь к нашим специалистам – и получите квалифицированную помощь по установке драйверов.
Скачать драйвера для принтеров HP вы можете по следующим ссылкам (кликните по нужной модели):
Как скачать и установить драйвера для принтеров hp
1. Перейдите по ссылке
2. Ниже выберите подходящую модификацию принтера, перейдите по ссылке
3. Выберите язык драйвера и вашу операционную систему
4. Скачайте подходящий драйвер
5. Подключите принтер к компьютера и откройте скачанный файл. Следуйте инструкции.
Если вы не знаете версию драйвера для плоттера HP, обратитесь к диспетчеру устройств, выберите нужный драйвер и откройте его свойства – именно там будет указана его текущая версия. Нажмите обновить и укажите папку, где находится скачанный и распакованный новый драйвер к плоттеру HP. Часть драйверов может быть в виде инсталляционного файла, который достаточно запустить – и он будет установлен.
Рекомендуем перед установкой сохранить резервную копию, если по каким-то причинам установка завершится неудачей, вы сможете быстро восстановить систему.
В этой статье речь пойдет, как настроить плоттер для резки из под coreldraw, на примере плоттера list 720 entry. После установке драйверов и опробования программы Artcut, которая идёт в комплекте с плоттером, многие пользователи испытывают сложность и задуют вопрос: неужели вот с этим работать»? Конечно, можно делать векторный рисунок в корел драв, а потом импортировать в арткут. Но это занимает больше времени да и не очень удобно. Поэтому плоттерая резка из корел драв, то, что нам нужно.
Установка приложения JCforCOL к программе CorelDraw для работы режущих плоттеров List H.
1. Запустите приложение colsetup.rar [235,39 Kb] (cкачиваний: 8768)
1.1. Откроется окно «coreldraw setup»
2. В открывшемся окне «CorelDraw setup», в поле «CorelDraw version» выберите версию программы, которая установлена на вашем компьютере и кликнуть кнопку «Install» — на 11 и х4 версиях возможны проблемы при установке.
Я рекомендую использовать х3 версию, так как она самая стабильная для плоттерной резки. А вообще я изображение создаю и редактирую в х6, а режу в х3.
3. После установки выбранной версии откроется окно «coreldraw setup», сообщающее об успешной установке приложения.
3.1. Кликните мышкой кнопку «ОК».
4. Установка параметров в программе CorelDraw.
4.1. В окне «CoreDRAW» в верхнем меню выберите пункт «Инструменты», далее выберите в контекстном меню «Параметры».
4.2. В открывшемся окне «Параметры» в разделе «Панели команд» кликом мышки проставте отметку в ячейке «OutPut to cutting plotter»
4.3. Кликните мышкой кнопку «ОК», в окне «CorelDraw», откроется команда «OutPut to cutting plotter».
5.1. Выберите команду «OutPut to cutting plotter»
5.2. Кликните мышкой кнопку «отмена»
5.3. Откройте приложение JCforCOL
6. В открывшемся окне «JCforCOL» выберите функцию «Auto» и войдите в настройки приложения JCforCOL
7. Установите настройки как показано на рисунке и кликните мышкой на кнопку «ОК».
1. Выберите модель вашего плоттера. (JCC – HS, JC –H).
2. При установке параметра «COM» необходимо выбрать номер порта, на который установлен плоттер при подключении по USB в диспетчере устройств.
3. Выберите скорость передачи данных (подключение по USB – 57600)
4,5,6. Параметры отвечающие за качество вырезания.
4 – «Close» (смыкание) – параметр, отвечающий за смыкание начальной и конечной точек векторов.
5 – « Sharp» (нож) – параметр, зависящий от угла заточки ножа. Величина параметра указана на коробке для ножей.
6 – «Precision» (точность) – отвечает за качество прорезания файла.
7. Показывает и изменяет размеры страницы и размеры макета.
8. Функция обновления параметров.
8. Установка функции «Разрешение кривой». Если не установить данную функцию, то плоттер вместо круга будет вырезать многоугольник.
8.1. Создайте любое изображение в программе корел драв.
8.2. В окне «CorelDRAW» в верхнем меню выберите пункт «Файл», далее в контекстном меню выберите «Экспорт»
8.3. В окне «Меню» выберите тип файла — «PLT», и кликните мышкой кнопку «Экспорт»
8.4. В окне «Экспорт HPGL» выберите вкладку «Дополнительно». Поставьте значение функции «Разрешение кривой» равной 0. Кликните мышкой кнопку «ОК»
9. Выберите команду «OutPut to cutting plotter». Если ваши объекты выделены, то кликните мышкой «Да», если не выделены, то – «Нет»
10. В открывшемся окне «Jutput set» кликните мышкой кнопку «Start», при этом на плоттере должна гореть надпись «connect», после чего начнётся резка.
На этом статья плоттерая резка из CorelDRAW (корел драв) подошла к концу, если у вас возникнут вопросы, спрашивайте в коментариях.
- Версия: 3.5.2019.1 (30 янв 2019)
- Файл *.inf: ch341ser.inf
Драйверы для Jiachen cutting plotter usb com собраны с официальных сайтов компаний-производителей и других проверенных источников. Официальные пакеты драйверов помогут исправить ошибки и неполадки в работе Jiachen cutting plotter usb com (устройства ввода). Скачать последние версии драйверов на Jiachen cutting plotter usb com для компьютеров и ноутбуков на Windows.
List 720 entry драйвера windows 7
Станки оборудованы системой видео позиционирования, с применением большого сенсорного дисплея, что позволяет распознавать метки на любом материале. Метки могут быть любой формы, а так же со слабым контрастом. При этом распознавание происходит очень быстро, стабильно и удобно.
Гарантия 2 года. Функция резки напечатанного изображения по контуру.

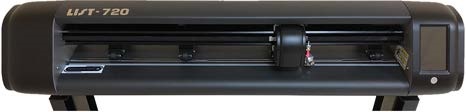

Второе поколение режущих плоттеров LIST
- Функция резки напечатанного изображения по контуру с помощью видео позиционирования;
- Образцовая точность подачи материала среди аналогов. Достигается благодаря японской технологии в производстве стальных приводных валов;
- Драйвер для резки из Corel Draw со всеми режимами компенсации.
- Совершенная система контроля позволяет достигнуть высокой точности на максимальной скорости;
- Сенсорный дисплей 4”, с интуитивно-понятной операционной системой на русском языке;
- Обширны выбор настроек, функция повтора последнего задания;
- Высокая производительность и стабильность обеспечивается системой управления на базе процессора Cortex M4;
- Подсветка рабочей зоны
- Алюминиевый корпус
- Гарантия 24 месяца – на все конструкцию (исключая ножи, софт ,марзан и коммутацию);
- Самая развитая сеть сервисных центров (LIST обслуживается в Москве, Санкт-Петербурге, Ростове-на-Дону, Самаре).
 | Панель управления оснащена жидкокристаллическим дисплеем и удобными сенсорными кнопками. Меню плоттера и клавиши полностью руссифицированы . Логичное меню обеспечивает быстрый ввод требуемых параметров, позволяя максимально быстро подготовить машину к работе. |
 | Рычаг управления положением прижимных роликов позволяет одним движением поднять или опустить все 4 лапки. Минимальный размер фиксируемого материала 5см. |
 | Надежная каретка с металлическим фиксатором держателя ножа обеспечивает мощное давление (цифровая регулировка в реальных величинах) и высокую жесткость при работе с плотными материалами — вы сможете резать самые плотные материалы не доступные аналогичным машинам. |
 | Четыре прижимных ролика в модели LIST 720 и пять в модели LIST 1350 — яркое преимущество режущих плоттеров LIST выделяющее их среди аналогов. |
В комплекте c LIST 720:Инструкция, диск с драйверами и рекомендациями по работе, графический пакет SingMaster, коммутация, 3 ножка, приспособление для черчения, 2 предохранителя, гарантийный талон на 24 месяца.
*Напольный стенд поставляется опционально
