Нестандартный способ исправить полосы на экране компьютера MacBook Air
Одна из самых неприятных, но весьма распространенных проблем у компьютеров MacBook Air — это вертикальные и/или горизонтальные полосы на экране. Природа их появления может быть разная, а отсюда и способы решения различны.
Если полоски статичны и всегда присутствуют на экране — с большой долей вероятности было физическое воздействие: ноутбук упал, на него что-то уронили или даже сели. Тут без вариантов нужна замена матрицы или дисплея в сборе. И это печально, потому что стоимость запчасти зачастую сопоставима со стоимостью самой машины.
Куда интереснее с ситуацией, когда полоски на экране динамические — то есть появляются и пропадают в зависимости от угла наклона или прикосновения к дисплею. Тут есть свои варианты. Достаточно редко перетирается основной шлейф матрицы, который идет от материнской платы через петлю и далее к матрице. В этом случае полоски чаще всего горизонтальные и пропадают только при изменении угла наклона. Решается путем замены шлейфа и стоит пару тысяч рублей.
Куда чаще полоски бывают вертикальные и реагируют на прикосновение или даже тряску ноутбука. Люди часто путают с повреждением основного шлейфа, но тут уже повреждены один или оба шлейфа матрицы, которые замене не подлежат. Эти шлейфы мы отметили на фотографии ниже.
Такое бывает, когда крышку дисплея закрыли, а, например, карандаш или ручка остались у основания. Шлейф передавлен и вот результат. Проверить достаточно просто: возьмите дисплей за противоположные нижний и верхний углы и слегка изогните дисплей. Полоски пропадут или появятся, в зависимости от того, что на экране.
Плохая новость заключается в том, что формально это опять же замена матрицы или крышке в сборе. Хорошая новость — есть временное решение, которое оказалось весьма и весьма эффективным. Мы этот способ починки называем «способом вкладки».
Фактически он заключается в том, что мы определяем какой из шлейфов поврежден, после чего делаем вкладку, поджимая шлейф в положении, в котором он всегда работает. Для этого смотрим где у нас проблемная область экрана — если полоски ближе к правому краю, то проверяем правый шлейф, если левый — то, соответственно, левый.

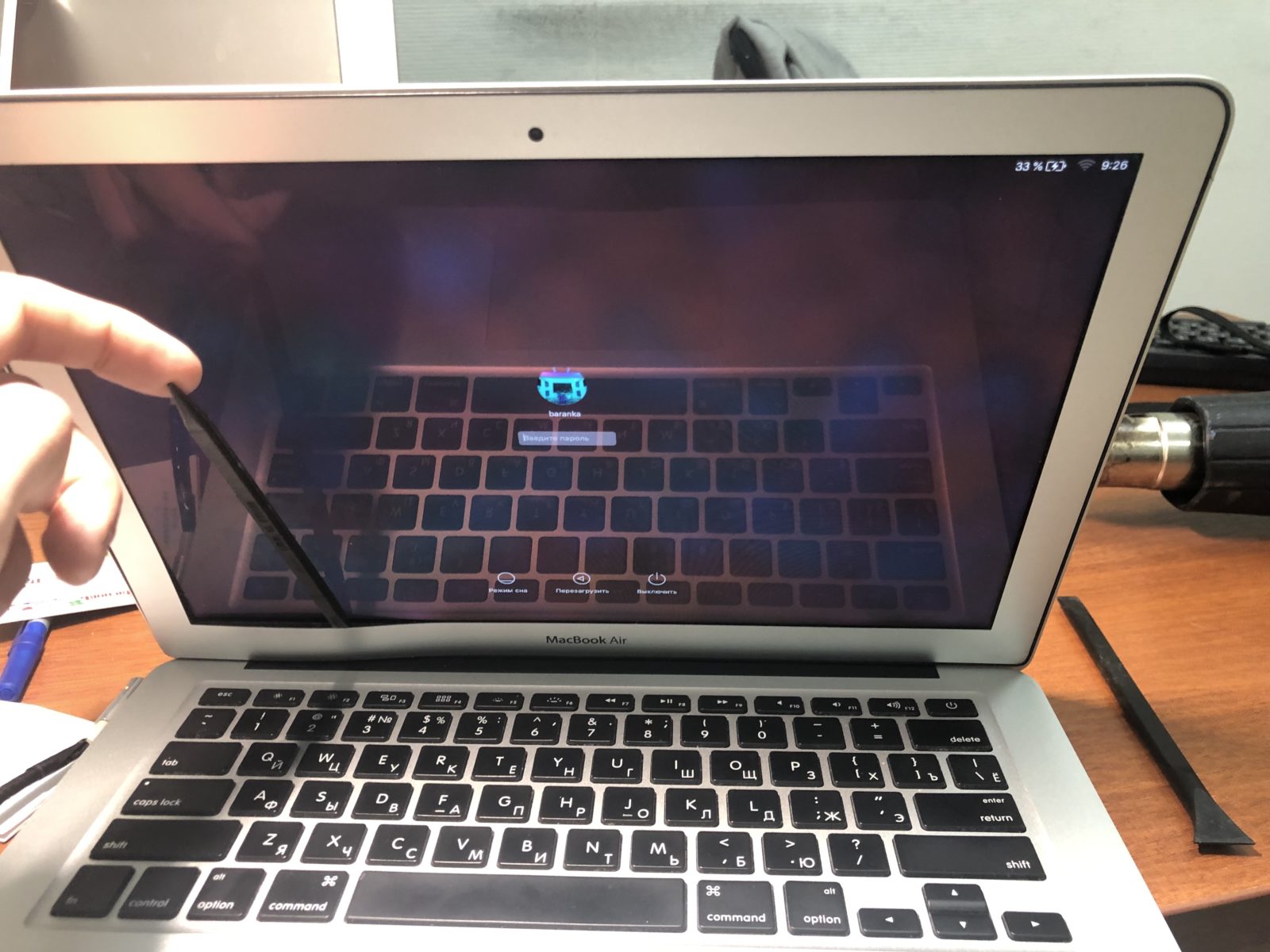

В нынешнем случае полосы слева, поэтому аккуратно и быстро проходимся феном по углу дисплея, а затем тонким ножом приподнимаем рамку дисплея. Тут важно отгибать ровно настолько, чтобы подсунуть нашу пломбу — результат тем будет визуально красивее.
Самы вкладку-пломбу делаем… та-дам… из монтажного двустороннего скотча. Он в меру мягкий и не оказывает избыточного давления на шлейф.
При монтаже приклеиваем его только одной стороной к рамке. Можно и к самому шлейфу тоже, но это путь в один конец — снять безболезненно такую вкладку будет уже нереально, а оно нам не надо.
Примерно 10 минут работы и вот результат. Стоимость ремонта составила одну тысячу рублей в рамках нашей разовой сервисной услуги. Делаем ставку, что прослужит долго.
Что делать если на экране MacBook появляются полосы?
Полосы на экране MacBook и iMac
Если Вы читаете эту статью, скорее всего Вы столкнулись с этой не очень приятной проблемой. Ниже мы более подробно опишем возможные причины появления полос на матрице Вашего устройства. Если проблема с полосами имеет место быть, то причин может быть несколько:
- Неисправность матрицы
- Повреждение шлейфа матрицы
- Выход из строя видеочипа
Изначально хотим Вас предупредить, что самостоятельно, решить эту проблему достаточно сложно, если Вы конечно не специализируетесь на ремонте MacBook.
Наше видео об этих проблемах с экраном Мака
Несмотря на общепризнанную надежность iMac и MacBook, проблемы с изображением у пользователей техники Apple возникают нередко. В основном, это искажение картинки, появление артефактов на экране (то есть повторяющихся геометрических узоров или других элементов), вертикальные и/или горизонтальные полосы на изображении, “деление” экрана на несколько частей, появление сплошного цветного фона или полное отсутствие изображения.
Полосы на экране MacBook и iMac — по статистике самая распространенная проблема. Но не смотря на внешние сходства, появление такого дефекта может быть вызвано никак не связанными друг с другом различными неисправностями.
Рассмотрим эти неисправности по порядку:
- Повреждение матрицы
Вертикальные полосы на экране MacBook Air, MacBook Pro с дисплеем Retina и Нового MacBook Retina 12” могут появиться при повреждении дешифратора матрицы. Этот элемент дисплея очень уязвим, находится непосредственно под закрывающим его защитным стеклом (MacBook Pro Retina, MacBook Retina 12”, MacBook Pro Unibody 2008-2012 с глянцевым дисплеем) или тонкой алюминиевой рамкой (MacBook Air, MacBook Pro Unibody 2008-2012 с матовым дисплеем). Дешифратор — сложный электронный элемент, “распределяющий” видео-сигнал от материнской платы по всей матрице. Из-за специфики работы, дешифратор подключен к матрице тонким пленочным шлейфом по всей её длине (вдоль нижней или правой грани).
Повредить сам дешифратор или нарушить его контакт с рабочим слоем матрицы (дисплея) очень просто: достаточно слабого удара или нажатия в область соединения.
Заменить именно дешифратор технически невозможно, поэтому Если Вы столкнулись с подобной проблемой — потребуется установка новой матрицы (или дисплея в сборе).
- Если поврежден дешифратор (то есть матрица), полосы, как правило не меняют своего положения, пока Вы с усилием не дотронетесь до дисплея в области соединения шлейфа дешифратора и матрицы или не измените угол наклона экрана. Также можно попробовать слегка деформировать дисплей по диагонали (левый верхний угол немного потянуть вперед, а на правый нижний слегка нажать), но делать это нужно крайне осторожно, чтобы не повредить рабочие слои самой матрицы, т.к она очень хрупкая.
- Неисправный шлейф LCD (матрицы)
Распознать проблему можно по изменяющемуся положению и цвету вертикальных полос при изменении угла наклона экрана (крышки ноутбука), но при этом ее можно перепутать с повреждением дешифратора самой матрицы.
Шлейф подключения матрицы к материнской плате механически изнашивается (а именно, перетирается) от частого открытия-закрытия крышки ноутбука. Эта проблема является типовой для многих производителей, но в Apple нашли оптимальный вариант и успешно применили его в ноутбуках линеек Unibody 2008-2012, Air 2010-2014, Unibody Retina Display и в новом MacBook Retina 12”. рабочая поверхность шлейфа здесь располагается внутри петли а не рядом с ней, как в большинстве прочих ноутбуков. Это позволило существенно повысить срок службы и снизить риск случайного выхода шлейфа из строя. Меняется такой шлейф в сборе с петлей дисплея, ремонту он не подлежит.
- Выход из строя Видео-чипа или видео-памяти
Полосы на экране MacBook и iMac могут появиться также при повреждении видео-чипа (графического процессора). — микросхема выходит из строя при длительном перегреве или сборе в цепи питания материнской платы.
Не допустить перегрева поможет регулярная профилактическая чистка системы охлаждения и замена термопасты. Выполнять эту операцию по официальному регламенту нужно не реже 1-2 раз в год. В противном случае пыль закрывает вентиляционные отверстия и при повышении температуры внутри корпуса нарушается соединение между контактными площадками материнской платы и BGA-выводами чипа. При перегреве также возможно возникновение дефектов в структуре самого кристалла. В первом случае временно устранить проблему может термоусадка чипа или его переустановка (ReBall), хотя мы не рекомендуем Вам прибегать к таким мерам.
- Повреждение структуры чипа возможно так же при перепадах напряжения, сбоях в работе цепей питания.
При выходе из строя графического процессора чип можно заменить на специальной паяльной станции.
- Помимо самого графического процессора появление полос на экране Вашего MacBook и iMac могут вызвать и поврежденные элементы видео-памяти (более быстрый аналог оперативной памяти, которая используется в основном для хранения графических команд, кэширования текстур и прочих графических операций). Видео-память на всех моделях MacBook распаяна на материнской плате, меняется она группами (по 2, 4, 8 или 16 элементов), поэтому работа такого рода еще более сложная, чем замена самого видео-чипа.
Компонентный ремонт MacBook с соблюдением технологии может выполнить только высококвалифицированный мастер, поэтому крайне не рекомендуем экономить на качественном ремонте Вашего MacBook — это в любом случае будет дешевле замены материнской платы.
