Модем для оптоволокна Ростелеком: обзор, настройка интернета и Wi-Fi

Всем доброго времени суток! Сегодня в статье мы кратко поговорим про оптические терминалы Ростелеком. На данный момент есть 6 моделей аппаратов: RT-GM-1, RT-GM-2, RT-GM-3, RT-GM-4, Eltex NTU-RG-1421G-Wac и Eltex NTU-RG-1421G-WZ. В целом они примерно все одинаковые, но есть некоторые особенности, о которых мы и поговорим в статье.

Сразу хочу сказать, что они все работают на технологии передачи данных по оптическому кабелю xPON. Скорость куда выше, чем при использовании витой пары. У большинства пользователей так же идет подключение дома по оптоволокну. Но далее по витой паре к каждой квартире идет подключение отдельного пользователя. В данном случае к каждой квартире подходит именно оптика.

В тории, это уменьшает помехи, шансы потери пакетов, а также увеличивает скорость. Если при обычном подключении максимальная скорость именно у Ростелеком составляет 100 Мегабит в секунду. То при подключении, таким образом, скорость может вырасти до 300 Мбит. С другой стороны, а нужна ли такая скорость – каждый решает сам. Далее я коротенько расскажу про представленные аппараты. Если у вас будут вопросы – то пишите их в комментарии, и я вам отвечу.

Разновидности

Как я и говорил в самом начале, у нас есть 6 оптических терминалов. По виду, по названию и даже по характеристикам они примерно все одинаковые. Особенно это касается моделей RT-GM. Подключение идет по технологии, которую использует Ростелеком xPON. Также аппарат работает в режиме Wi-Fi роутера или маршрутизатора, поэтому вы спокойно можете подключать свои устройства к беспроводной сети.

Помимо этого вай-фай может работать одновременно на двух диапазонах: 2.4 ГГц и 5 ГГц. Отличие данных частот в том, что они работают на разных скоростях. Как заявляет компания – маршрутизатор работает со скоростью до 100 Мбит в секунду на частоте 2.4 ГГц. Это достаточно мало, учитывая, что у конкурентов скорость на данной частоте доходит до 300 Мбит в секунду.

Правда если использовать каналы частоты 5 ГГц, то скорость вырастает до 300 Мбит в секунду. На данной скорости хорошо держать телевизор, а также ноутбук или компьютер, если вы собираетесь играть на этих устройствах в онлайн-игры. Единственный минус частоты 5 ГГц в том, что они имеет меньший радиус действия и сильно глушится от препятствий. Поэтому будьте готовы к тому, что на данную частоту нужно будет подключать устройства, который находятся поблизости.

Также вы можете подключить устройства по кабелю – как не крути данное подключение более надежное. Все порты имеют скорость в 1000 Мбит или 1 Гбит в секунду. Этого вполне хватит для любых нужд. Но есть некоторые отличия, у модели Eltex NTU-RG-1421G-Wac есть помимо обычных LAN портов и входа для оптики, также два USB входа и два для телефонии.

Поэтому если вам нужно помимо обычного интернета подключить ещё и телефонию, то вам нужно выбрать соответствующую модель с поддержкой и портами для телефонов. Помимо этого Ростелеком предлагает подключить видео-сервис Wink и IPTV приставку. Приставку нужно будет брать отдельно, при настройке она просто подключается к одному из LAN портов аппарата. Ещё одно отличие есть у модели Eltex NTU-RG-1421G-WZ. В прошивку вшита система для настройки и управления умным домом. Данная система работает только с оборудованием от Ростелеком. На данный момент все аппараты имеют одинаковую цену – 6200 рублей.

Быстрая настройка

Для настройки в первую очередь включите аппарат в электросеть. Далее аккуратно подключите xPON оптический кабель. После этого один из индикаторов должен начать мигать. Обязательно возьмите и держите рядом договор от провайдера, который будет иметь нужную информацию для настройки. Если у вас есть также приставки IPTV, то подключите её к одному из LAN портов.

Чтобы зайти в настройки маршрутизатора, мы будем использовать прямое LAN подключение по кабелю. Просто возьмите сетевой шнур и подключите его к одному из LAN портов. Второй конец вставляем в сетевую карту ноутбука или компьютера.

ПРИМЕЧАНИЕ! На некоторых моделях, есть возможность подключиться по Wi-Fi с любого доступного устройства: телефон, планшета или ноута. Имя вай-фай сети и пароль от неё должно находиться на этикетке под корпусом аппарата. Можно также использовать PIN из 8 цифр.

1. После подключения открываем браузер и вводим в адресную строку IP маршрутизатора – 192.168.1.1. Если он не подходит, то уточните эту информацию на той самой бумажке на корпусе;
2. Далее вводим логин и пароль – данные находятся там же;

1. Теперь, буду показывать на примере роутера ELTEX. В самом начале вы должны увидеть окно быстрой настройки.
2. В окне «Интернет» – выбираем типа подключения, который указан в договоре и вводим дополнительные данные. Чаще всего используется PPPoE – нужно ввести логин и пароль.
3. Для настройки IP-телефонии и телевидения, необходимо выполнить те же действия – просто вводим данные для подключения из договора;
4. Для настройки WiFi достаточно придумать имя сети и пароль от неё. Также подчеркну, что частоты 2.4 ГГц и 5 ГГц работают отдельно и будут иметь разные имена и пароли. Но можно установить и одинаковые.

После этого ваш модем и оптоволокно должно работать стабильно. По настройке вы также можете обращаться по телефону технической поддержки Ростелеком – 8 800 100 0800.

Источник

Как настроить?

Всё о Интернете, сетях, компьютерах, Windows, iOS и Android

Настройка роутера Ростелеком rt-a1w4l1usbn для FTTB (Оптоволокно)

Недавно я уже делал статью по конфигурированию этой модели устройства для АДСЛ-подключения — ссылка. Сегодня я расскажу как настроить универсальный роутер Q-Tech rt-a1w4l1usbn для работы в качестве Ethernet-роутера при подключении к Ростелеком по FTTB (Оптоволокно).

Для того, чтобы войти в настройки беспроводного маршрутизатора, Вам нужно в браузере набрать адрес http://192.168.1.1 и в форме авторизации ввести логин и пароль соответственно admin admin:

Настройка роутера Ростелеком rt-a1w4l1usbn.

Если вход на 192.168.1.1 не получается — смотрите вот этот пост — ссылка
Интерфейс настройки роутера Ростелеком rt-a1w4l1usbn выглядит таким образом:

Настройка роутера Ростелеком rt-a1w4l1usbn.

Интернет-подключение на роутере rt-a1w4l1usbn.

Для настройки ADSL-подключения нужно зайти в раздел «Настройка интерфейса» >>> «Интернет»:

Настройка роутера Ростелеком rt-a1w4l1usbn — FTTB

«Режим передачи» надо выбрать «Ethernet».
В списке «Номер сервиса» выбираем: 0. Обязательно проверьте, чтобы напротив параметра «Статус» стояла галка «Включить». В противном случае, несмотря на правильные настройки — подключаться устройство не будет!
Режим подключения для Интернет-соединения в нашем филиале сейчас используется — PPPoE. (По моим данным, в некоторых областях используется тип Динамический IP-адрес. Но там ещё проще — галку поставил на этом типе и всё — логин и пароль там уже вводить не надо) .
В поле «Имя пользователя» надо ввести логин с карточки выданной при подключении к провайдеру, а в поле «Пароль» — пароль с карточки.
Для того, чтобы роутер Ростелеком rt-a1w4l1usbn всегда поддерживал соединение в активном состоянии, нужно поставить галку «Подключение» — «Всегда включен».
Так же обязательно должны стоять галки «Маршрут по умолчанию» — «Да», «IP-адрес» — «Динамический».
Нажмите кнопку «Сохранить».

Локальная сеть LAN.

Единственное, что надо сделать в настройках локалки — это проверить включен ли DHCP-сервер. Это надо для того, чтобы разные планшеты, смартфоны и телефоны спокойно подключались к сети маршрутизатора и не надо было бы прописывая на них вручную IP-адрес и адреса DNS серверов. В меню роутера Ростелеком надо найти «Настройка интерфейса» >>> «Локальная сеть»:

Настройка роутера Ростелеком rt-a1w4l1usbn -LAN

В разделе «DHCP» ставим галочку «Включить» и нажимаем «Сохранить».

Настройка Беспроводной сети Wi-Fi

Для того, чтобы настроить Вай-Фай на роутере Ростелеком, Вавм нужно зайти в раздел «Настройка Интерфейса» >>> «Беспроводная сеть»:

Настройка роутера Ростелеком rt-a1w4l1usbn — Wi-Fi

Для того, чтобы включить беспроводную сеть на rt-a1w4l1usbn — нужно поставить галку «Точка доступа» в значение «Включить».
Канал оптимальнее всего выбирать «Russia» и «Auto».
Режим работы оставляем по умолчанию — «802.11B/G/N».
Имейте ввиду, что у роутера 4 беспроводных сети — одна нормальная и 3 гостевых. Поэтому настраиваем только SSID под индексом 1.
В поле «SSID» надо прописать имя своей сети — им может быть любое слово на латинице.
Тип аутентификации лучше всего выбрать самый безопасный — WPA2-PSK. В поле «Pre-shared key» надо прописать пароль на создаваемую сеть Wi-Fi. Для него можно использовать и буквы и цифры и символы. Длина ключевой фразы-пароля — не менее 8 знаков.
Нажимаем Сохранить.

Источник

Что такое технология GPON от «Ростелекома»

Наряду с совершенствованием сетевого оборудования у поставщика услуг интернета, а также его потребителя развиваются и модернизируются технологии изготовления линий передачи сигнала. Недавно возникшие пассивные оптические сети постепенно вытесняют линии передачи сигнала по медным проводам. Новую технологию активно внедряют основные операторы интернета.

Линии GPON «Ростелеком» проложены уже во многих крупных и малых населенных пунктах страны. Их отличает большая пропускная способность, высокая скорость передачи информации и надежность при эксплуатации.

Общее описание технологии работы GPON

Буквы PON в аббревиатуре означают «Пассивная оптоволоконная сеть», а первая буква G (гигабитная) определяет скорость обмена в сети, выполненной по этой технологии для передачи информации на огромных скоростях. Пассивными сети называют из-за отсутствия промежуточных усилительных (активных) узлов на пути передачи импульсной информации от провайдера до абонента и обратно.

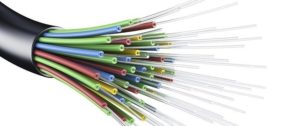

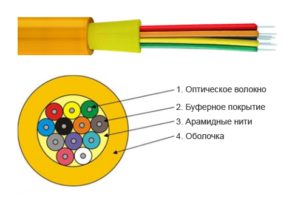

При использовании технологии GPON «Ростелекома» обмен осуществляется по кабелю, состоящему из отдельных жил оптоволокна определенного количества, помещенных в оболочку из полиуретана. В зависимости от условий прокладки оптоволокно дополнительно защищается бронированной оболочкой из проволоки или металлической фольги.

Эта защита выполняется для устранения внешних механических воздействий на оптоволокно, а не для предотвращения влияния на линию электромагнитных воздействий. Оптоволокно к ним невосприимчиво. Весь обмен по оптической линии в «Ростелекоме» производится световыми импульсами. Рассмотрим, как работает технология PON.

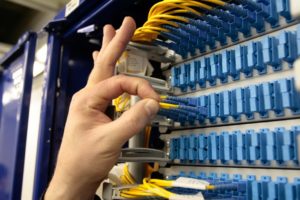

В магистральном кабеле провайдера количество проводящих свет жил больше 100. Для создания разветвленной сети применяют пассивные сплиттеры (оптические делители), разветвляющие общий кабель «Ростелекома» на отдельные «ручейки». Каждый из них впоследствии также способен делиться через собственный сплиттер для обеспечения информацией определенного количества абонентов провайдера «Ростелеком».

Сплиттеры не имеют в своем составе активных компонентов для функционирования, что не требует подвода к ним сети питающего напряжения. Такое построение определяет высокую степень надежности оптоволоконной «Джипон»-сети. При возникновении обрывов от внешнего воздействия работоспособность восстанавливается применением сварки по специальной технологии, выполняемой обученным персоналом «Ростелекома».

Оптоволокно на сегодняшний день способно обеспечить передачу световых импульсов без потери качества информации на расстояние до 20 км без дополнительного усиления.

Преимущества оптоволокна

По сравнению с линиями, использующими для обмена информацией металлические медные жилы, обычной витой паре Ethernet свойственны следующие достоинства:

• большая широкополосность и пропускная способность организует волновое уплотнение и размещает значительно большее число независимых каналов обмена на скоростях, недоступных для «меди»;
• высокая степень помехозащищенности позволяет располагать оптоволокно в непосредственной близости от мощных источников электромагнитного излучения;
• обеспечение полной гальванической развязки между передающей и приемной аппаратурой, что приводит к значительному упрощению их схемотехники и повышению надежности;
• обеспечивается практически полная электромагнитная совместимость с работающим поблизости излучателем из-за несовпадения частотных диапазонов и полного отсутствия вредного излучения со стороны GPON;
• усложняется перехват информации посторонними лицами путем «врезки» в оптоволоконный кабель интернета;
• малое погонное затухание оптоволокна, разрешающее избавиться от большого количества усилительной аппаратуры вдоль линии распространения сигнала, а то и вовсе утилизировать ее в пределах зоны обслуживания районного провайдера;
• уменьшенный вес и габариты оптоволоконного кабеля;
• отсутствие дорогостоящей меди снижает к нему интерес со стороны сбытчиков ворованного металла.

Недостатки оптоволокна

Выявлены некоторые минусы оптоволоконных линий:

1. хрупкость материала среды распространения света, которым является кварц, подобный стеклу;
2. повышенные требования к квалификации персонала, проводящего монтаж оптоволокна, применением сотрудниками специального инструмента;
3. невозможность провести ремонт линии в случае возникновения обрыва (приходится вырезать и заменять целый участок оптоволокна);
4. потеря стеклом прозрачности в процессе длительной эксплуатации, появление микротрещин в его структуре;
5. использование ограниченной номенклатуры аппаратуры, способной принимать и декодировать сигнал, переданный с использованием оптоволокна GPON.

Принцип подключения к «Ростелекому»

В разных регионах действия оператора техническая служба «Ростелекома» производит доставку интернета GPON с использованием разных схем подключения. В случае применения FTTH оптоволокно проводится непосредственно в каждую квартиру абонентов. В жилой зоне устанавливается устройство, преобразующее сигнал от «Ростелекома» в понятный интерфейс Ethernet. Оно имеет название ONT – «Оптический терминал».

Исходя из свойств оптоволокна при прокладке кабеля, выбирается путь, имеющий минимальное количество изгибов, особенно под острыми углами. Значит, внутри помещения его протяженность ограничивается. Монтажники-инсталляторы «Ростелекома» размещают новое устройство в непосредственной близости от ввода оптоволокна в жилую зону потребителя. Так как терминал для своего функционирования требует питания напряжением сети переменного тока через адаптер, абонент обеспечивает наличие домовой розетки в месте установки терминала. Прокладку Ethernet-кабелей до участников проводной домашней локальной сети производит пользователь по своему усмотрению.

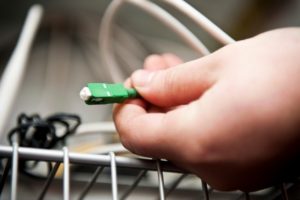

При подключении FTTB работниками «Ростелекома» оптоволокно прокладывается до здания или подъезда дома. В специальном защищенном коробе или боксе устанавливается промежуточная аппаратура преобразования светового потока в электрический сигнал. Поддержание ее в исправном состоянии, проведение профилактических работ возложено на службу техподдержки «Ростелекома». После процесса конвертации пришедший оптоволоконный интернет доставляется к потребителю по витым парам Ethernet-провода.

Оборудование для оптоволокна

Его можно приобрести в отделах продаж «Ростелекома» или взять в аренду с ежемесячной выплатой арендной платы. Возможен вариант покупки в рассрочку. При этом заключается соответствующий договор, оговаривающий все условия использования ONT.

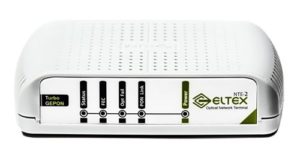

Модель Eltex NTE-2 предлагалась «Ростелекомом» своим первым абонентам, подключенным к оптике по технологии GPON. Этот терминал обладает минимальным функционалом и способен использоваться в режиме прозрачного моста для одного стационарного компьютера (ПК) и одной телевизионной приставки STB при использовании IPTV на подключенном к ней телевизоре.

Терминал не имеет своего IP-адреса в сети, внутреннего программного обеспечения (ПО) и собственного интерфейса. В предлагаемом «Ростелекомом» образце отсутствует схема внутренней маршрутизации. Аппарат не имеет встроенного модуля беспроводной связи, не способен выполнять функции, как это делает wifi-роутер. Задача Eltex NTE-2 — преобразование оптического сигнала «Ростелекома» в сигнал Ethernet.

Создать полноценную домашнюю локальную сеть с помощью Eltex можно, если подключить дополнительный маршрутизатор Ethernet кабелем с двумя оконечными коннекторами RJ-45 к разъему Port 0 на задней панели терминала NTE-2. Другой RJ-45 разъем соединительного кабеля состыковывается с WAN-портом, используемым в паре с ним роутером.

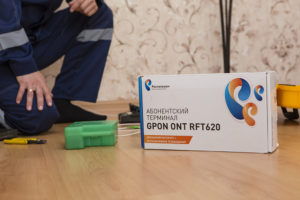

По мере развития оптоволокна и PON-сетей «Ростелеком» наращивает линейку предоставляемых потребителю устройств. Одной из последних моделей является самонастраивающийся ONT NTP-RG-1402G-W. Аппарат имеет полный функционал, необходимый для создания домашней локальной сети. Имеется четыре Ethernet-порта, обеспечивающих гигабитную скорость. Два из них работают для высокоскоростного интернета «Ростелеком», другие два предназначены для работы IP-телевидения. Имеются еще два порта для подключения аппаратов IP-телефонии. Встроенный модуль беспроводной связи используется для создания точки доступа Wi-Fi-сети стандарта 802.11n на скоростях до 300 Мбит/с.

Настройки сетевого оборудования

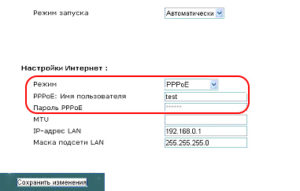

При использовании ONT Eltex NTE-2 настройка интернет-соединения «Ростелекома» производится на компьютере, сетевая карта которого подключена Ethernet-кабелем с оконечными коннекторами RG-45 к разъему Port 0-терминала. Сетевая карта ПК настраивается на получение адресов IP и сервера DNS в режиме автомата.

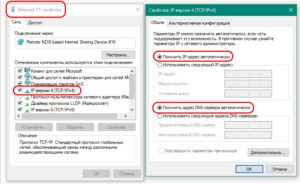

Для того чтобы соединение произошло к интернету, сетевое подключение «Ростелекома» настраивается на PPPoE. Для него существует требование ввода при настройке данных из заключенного с провайдером договора: «Имя пользователя/пароль».

Таким путем приходится подключаться каждый раз при включении компьютера при желании посетить сайты интернета от «Ростелекома». О настройке беспроводного wifi-соединения не может быть и речи. Данный ONT просто не имеет такой функции.

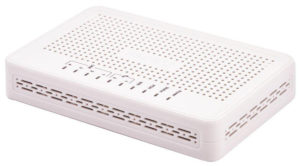

В случае приобретения абонентом GPON от «Ростелекома» ONT NTP-RG-1402G-W придется вручную настраивать только сеть Wi-Fi. На аппаратуре провайдера уже присутствует виртуальный интерфейс пользователя, привязанный к MAC-адресу его оптоволоконного роутера. Настройки учетной записи производит системный администратор «Ростелекома». Ручная настройка Wi-Fi производится пользователем в интерфейсе роутера. Для входа в него на подключенном к LAN-порту ПК открывается используемый web-браузер.

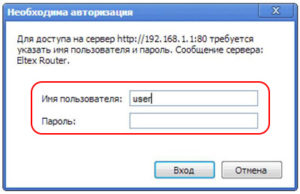

В строку адреса вводится IP-address ONT, в зависимости от прошивки имеющий значение 192.168.1.1 или 192.168.0.1. Нажимается Enter на клавиатуре ПК. В окне авторизации записываются логин и пароль устройства по умолчанию: user/user, нажимается трафарет «Отправить».

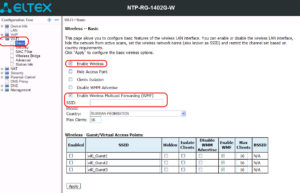

На странице общих настроек открываем вкладку Wi-Fi, в ней кликаем по пункту Basic. В его развернутом окне отмечаем галочками клетки включения беспроводного соединения и включения беспроводного мультикаста (WMF) для потокового IPTV. Затем придумываем имя сети и заносим его в поле SSID. В заключение выполняем команду «Применить» (Apply).

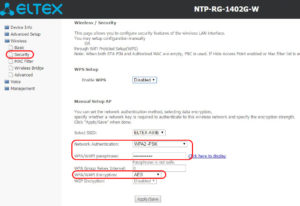

Для защиты сети от постороннего вмешательства выбираем во вкладке «Безопасность» (Security) параметры проверки аутентификации сети с выбранным именем — Mixed WPA2/WPA-PSK, а также тип шифрования информации: AES. В заключение прописываем индивидуально созданный пароль, состоящий из последовательности латинских букв и цифр числом не менее 8 и не более 15. Завершается настройка выполнением команды «Применить» (Apply).

Для активации введенных данных потребуется перезагрузка терминала. Она выполняется после выбора во вкладке «Обслуживание» (Management) пункта «Перезагрузка» (Reboot) c последующим выполнением команды «Перезагрузить».

Услуги и тарифы на интернет GPON

Пользователям, подключившимся по оптоволокну провайдера, доступен сервис Triple Play. Он включает в себя пакет услуг от «Ростелекома»:

• интернет на высокой заявленной скорости;
• интерактивное телевидение с выбором собственного пакета;
• цифровую IP-телефонию.

В случае отказа абонента от какой-либо услуги «Ростелекома», оставшиеся продолжат работу без каких-то ограничений и потери качества. Использование моделей аппаратуры, рекомендованных провайдером, дает значительные преимущества его пользователям:

1. бесплатную настройку «Ростелеком» при установке и обслуживании в дальнейшем;
2. гарантию на используемые модели;
3. гарантийный ремонт или полную замену в случае невозможности устранения неисправности;
4. наличие возможности настройки дистанционно через контактный центр компании.

Все перечисленные привилегии теряются в случае несоответствия аппаратуры пользователя, не значащейся в списке рекомендованной провайдером. Устранение всех возникающих проблем решается абонентом за свой счет.

Пользователи интересуются, сколько стоит применение оптоволокна. Для ответа абоненту необходимо обратиться в отдел продаж «Ростелекома». Величина стоимости в плане расценки, тарифы, действующие в разных регионах, определяются только на основании документов регионального провайдера «Ростелеком». Общая тенденция такова: чем меньше населенный пункт и чем дальше он расположен на восток от центра России, тем большую плату вносят абоненты за пользование оптоволокном. Следует учесть, что компания проводит постоянные акции, используя результаты анализа данных по GPON.

Отзывы клиентов

На форумах и сайтах отзывов присутствуют как положительные, так и отрицательные отзывы пользователей о том, как работает оптоволокно от «Ростелеком»:

• «Скорость GPON от «Ростелеком» соответствует той, которую заявлял. Она радует своей стабильностью даже в часы большой нагрузки на сеть. Процедура подключения оптоволокна оставляет желать лучшего со стороны монтажников».
• «Оптоволокно GPON рулит! Полное отсутствие проводов в квартире. Прием в любой точке».
• «При подключении GPON от «Ростелеком» навязывание ненужных мне услуг (телевидение, телефон). После того как проводят в квартиру оптоволокно, аппарат устанавливают неудобно в прихожей. Провода приходится тянуть по всей квартире».
