Роутер mikrotik routerboard 260gs
Для подключения малоэтажной застройки с помощью оптического кабеля обычно используется медиаконвертер и не управляемый коммутатор для снижения себестоимости, ведь часто в таких домах Интернет нужен 2-3 клиентам, поэтому ставить дорогое оборудование не выгодно. Однако выход из этой ситуации — использовать управляемый коммутатор Mikrotik RB260GS с оптическим портом, который заменяет собой связку медиаконвертера с коммутатором, и позволяет изолировать клиентов друг от друга с помощью VLAN.
Конечно более интересным было бы решение с установкой SFP слота в маршрутизаторы нижней ценовой категории, например Mikrotik RB750. Ведь в большинстве случаев высокие скорости абонентам не требуются, а вот исключение проблем повреждения линии связи статическим электричеством приветствуется, для чего и используется оптика. Но раз ничего другого нет, начнем обзор управляемого коммутатора.
Поставляется Mikrotik RB260GS в картонной коробке. Она достаточно крепкая и может быть использована для хранения всякой мелочевки.
Внутри находится управляемый коммутатор и блок питания. Никаких инструкций или памяток по настройке нет. Однако на обратной стороне коробки, для самых внимательных, указан IP-адрес по умолчанию, по которому можно зайти на устройство.
Mikrotik RB260GS имеет 5 гигабитных сетевых портов, через первый из них можно подавать питание с помощью пассивного PoE. Кроме этого есть разъем для подключения блока питания напрямую. Для сброса настроек рядом располагается соответствующая кнопка.
На обратной стороне корпуса RB260GS расположен разъем для установки оптического SFP модуля. Так же туда можно подключить SFP модуль и с разъемом RG-45 что бы добавить еще один медный порт.
С нижней стороны Mikrotik RouterBOARD 260GS располагается наклейка с серийным номером и MAC-адресом устройства. Силиконовые ножки надежно фиксируют его на столе от случайных перемещений, с помощью шурупов его можно закрепить и на стене. Отверстие слева около крестика используется для сброса настроек.
Блок питания из комплекта поставки 12 вольт 1 ампер. Его следует использовать только для подачи питания непосредственно на устройство. Если требуется осуществлять подачу питания через сетевой кабель, нужно использовать БП на 24 вольта.
На плате RB260GS расположен блок экранированных сетевых портов, джек питания и кнопка сброса рядом с ним.
Основную работу выполняет чип Taifatech TF-470-BCL.
В схеме питания установлены 2 электролитических конденсатора. Так же на плате имеется свободное место с отсутствующими элементами, возможно это заготовка для еще более продвинутой версии коммутатора.
Слот для установки оптического SFP модуля на плате RouterBOARD RB260GS имеет отверстия для вентиляции.
С обратной стороны платы видны контакты сетевых портов. Если нужно сделать версию коммутатора с PoE на все порты — достаточно тонким кабелем соединить соответствующие выводы между собой. И можно вешать коммутаторы RB260GS гирляндами друг за другом с подачей питания из одного места.
Для подключения управляемого коммутатора Mikrotik RB260GS с SFP модулем к оптическому кроссу потребуется переходной кабель под нужный тип разъемов.
Подключаем коммутатор к компьютеру, устанавливаем IP-адрес сетевому адаптеру 192.168.88.2 и в браузере заходим в настройки коммутатора — 192.168.88.1.
На вкладке Link показано состояние медных сетевых портов. На ней можно включать и отключать порты, изменять скорость.
Оптический порт вынесен на отдельную вкладку SFP. Если модуль не установлен, на ней ничего не показано.
Устанавливаем SFP модуль CISCO. Коммутатор определяет параметры модуля, и показывает максимальное рабочее расстояние — 80 километров. Все верно.
Далее устанавливаем дешевый оптический SFP модуль APAC Opto, и тут коммутатор правильно определяет характеристики, показывая рабочую длину линии до 10 километров.
А это JetAge, хотя микротик определяет его как CISCO. Сразу видно подделка=)
На вкладке Forwarding можно управлять передачей данных между портами, например запретить общение клиентов между собой, разрешив передавать и принимать данные только с магистрального порта. Кроме этого можно включить зеркалирование и ограничение скорости.
На вкладке Statistics можно просматривать статистику по портам.
А на вкладке VLAN управлять вланами на портах.
Неприятности поджидают на вкладке System. Оказывается можно указывать только IP-адрес, а ввести адрес шлюза нельзя. Поэтому получить доступ на устройство из других сегментов сети будет не возможно.
Управляемый коммутатор с гигабитными сетевыми портами и оптическим SFP портом Mikrotik RB260GS найдет применение в малых сетях, где от коммутаторов требуется добавлять каждого клиента в свой влан, или просто изолировать их друг от друга. Кроме этого он может использоваться в качестве медиаконвертера со встроенным 5-ти портовым коммутатором.
Обзор на Коммутатор MikroTik RB260GSP
Коммутатор MikroTik RB260GSP
Посмотрим на упаковку и комплектацию продукта RB260GSP
На задней стороне коробки — краткая инструкция по входу в настройки коммутатора

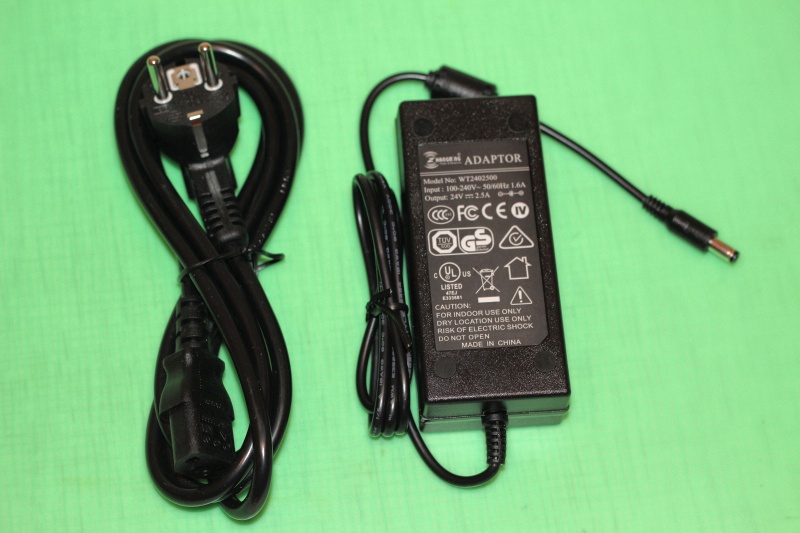

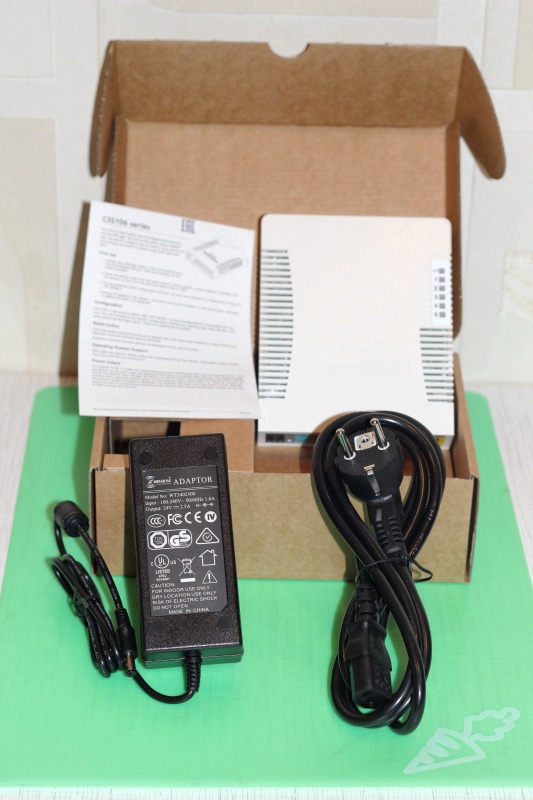

Комплект поставки содержит: само устройство, блок питания (24В-2.5А) и лист с краткой инструкцией и информацией по гарантии
RB260GSP — это сетевое устройство второго уровня, 6 портовый коммутатор (L2-switch) от компании МикроТик с возможностью питать по Ethernet кабелю другие устройства. Это и зашифровано в самом названии.
- RB — внутри плата RouterBoard
- 2 — серия оборудования (коммутатор)
- 6 — количество портов Ethernet
- 0 — количество интерфейсов расширения PCI
- G — наличие гигабитных портов
- S — наличие SFP-разъема для SFP-модулей
- P — может подавать питание на другие устройства по протоколу Passive PoE (PoE Output)

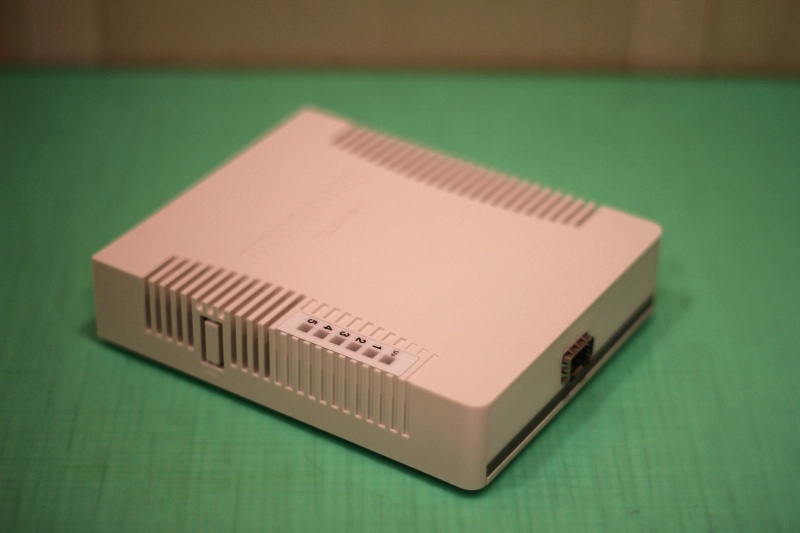

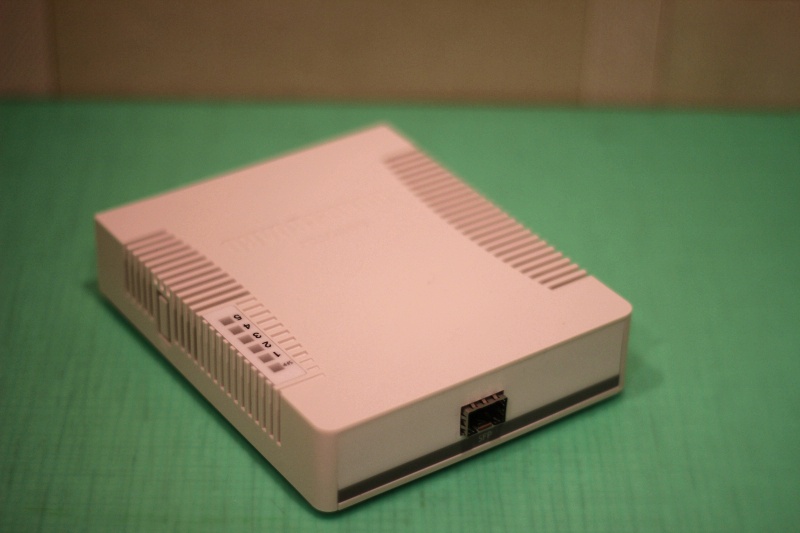

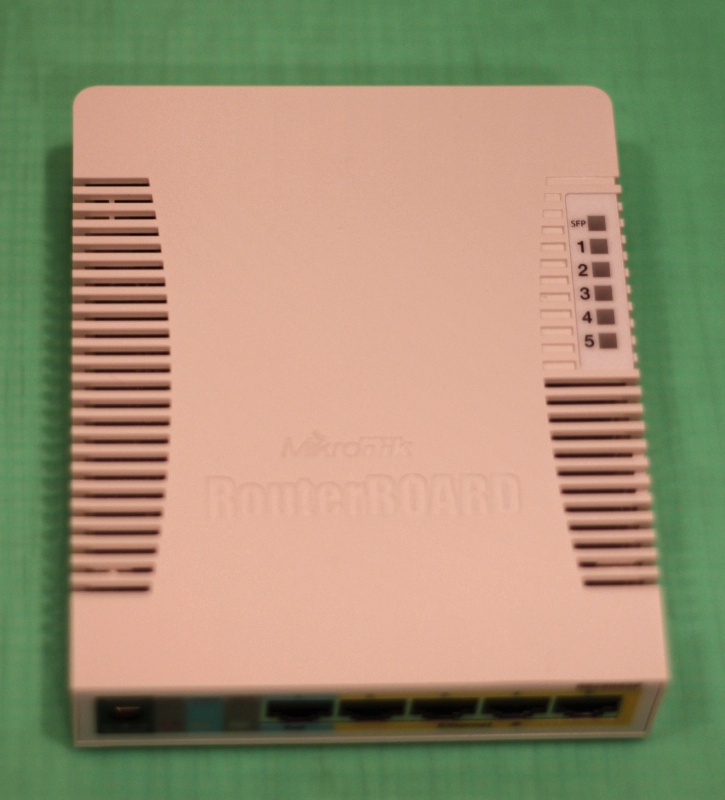

Устройство RB260GSP выполнено в классическом элегантном белом корпусе (как роутеры RB951U/G). Спереди имеем один SFP разъем. В него можно подключить медный или оптический SFP-модуль (можно это делать «на горячую» при включенном роутере). Если Вы поставите модуль с поддержкой DDM (digital diagnostic monitoring) можно просматривать информацию о производителе модуля, его характеристиках и уровне сигнала на веб-странице управления свитчем.

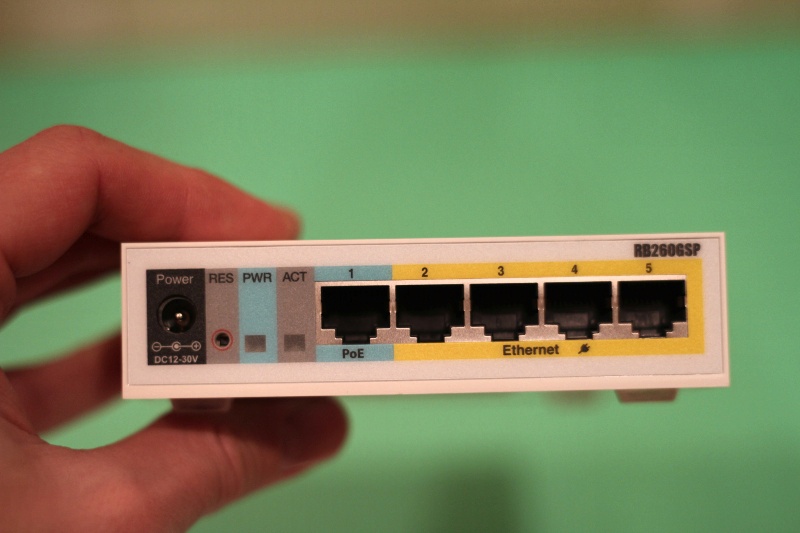

На задней стороне расположены 5 медных портов GigabiteEthernet. Через первый порт можно запитать роутер по Passive PoE In. Через остальные четыре порта (ether 2-5) можно подать питание с коммутатора на другие устройства МикроТик (Passive PoE Out). Именно по этому в комплекте к коммутатору идет мощный блок питания на 2.5А (сам коммутатор и другие устройства МикроТик подобного рода обычно обычно потребляют по 0.5А).

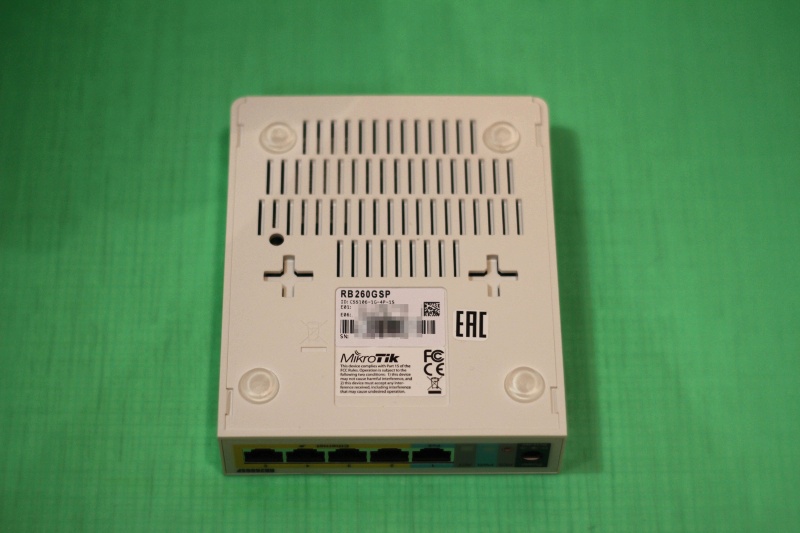

На нижней стороне коммутатора расположены резиновые ножки и отверстия для крепления на стену (крепежное расстояние между ними составляет 7см)
Если кто не знает, в этом устройстве от МикроТик стоит не RouterOS, а SwOS. На данный момент (февраль 2018) управление ей осуществляется только через веб-интерфейс. Нет даже командной строки Telnet/SSH. Считаю это большим минусом, т.к. ограничивает гибкость вариантов доступа (бывает ситуация, что на устройство можно попасть только с другого роутера, где есть только командная строка), также через веб интерфейс труднее автоматизировать конфигурирование большого количества устройств, также могут быть нюансы отображения в разных браузерах.
IP-адрес по умолчанию 192.168.88.1, логин — admin, без пароля. Открываем браузер и заходим http://192.168.88.1
Все настройки представлены на нескольких вкладках. Приведу пару скриншотов.
Вкладка Link — отображает состояние физических интерфейсов и задает их физические параметры: режим автосогласования, скорости и параметры PoE Out
Вкладка SFP — выдает информацию о SFP модуле
Вкладка Forwarding — задает правила изоляции портов, зеркалирования трафика и задает шейпер скорости интерфейсов
Вкладка RSTP — настройки параметров протокола RSTP
Вкладка Statistics — отображает статистическую информацию по обработанному трафику
Вкладка Errors — отображает статистическую информацию по ошибкам на интерфейсах
Вкладка VLAN — определяет правила обработки Фреймов входящего трафика.
Вкладка VLANs — определяет принадлежность портов к VLAN’ам и правила обработки тэгов VLAN для ИСХОДЯЩИХ кадров.
Вкладка Hosts — представляет собой таблицу MAC адресов
Вкладка IGMP Groups — отображает IGMP-запросы мультикаст групп
Вкладка SNMP — задает параметры для считывания информации с коммутатора по протоколу SNMP
Вкладка ACL — задает гибкие правила обработки трафика на L2/L3 уровне (позволяет перенаправлять трафик, менять VLAN, шейпить и з еркалировать отдельные кадры по определенным условиям)
Вкладка System — задает системные параметры менеджмента коммутатора, кнопка перезагрузки находится здесь
Вкладка Upgrade — информация по версии SwOS и ее обновление выполняется через эту вкладку
Замечу: что хотя в коммутаторе не задается для IP-адреса управления маска подсети и адрес шлюза — доступ к нему можно получить из других сетей при правильной настройки роутера в сети.
Коммутатор RB260GSP в целом оставил хорошее впечатление. Элегантный белый корпус. SFP-разъем прекрасно определяет модули разных производителей. Четыре порта PoE Out для удобного подключения других устройств. Есть поддержка изоляции портов, VLAN, зеркалирования трафика, ограничения скорости на портах, L2/L3-правила фильтрации трафика. Ну и как всегда в в своей ценовой категории МикроТику нет равных, аналогичные по возможностям управляемые свитчи других производителей будут стоить несколько дороже.
Единственно я придрался бы к самой SwOS, на мой взгляд она еще «сыровата». Главным образом не хватает банальных вещей: полноценного прописывания IP-адресации, возможности задать несколько IP-сетей для управления, не хватает консольного доступа командной строки, ну и для полного счастья своей утилиты управления аналогичной WinBox.
В остальном RB260GSP — отличный smart switch! Рекомендую его к покупке в OnlineTrade!
