GSM (3G и 4G) Wi-Fi роутер с внешней антенной: вся информация в одной статье

Под Wi-Fi роутером с внешней антенной понимается маршрутизатор, взаимодействующий с GSM сетями напрямую. Это значит, что в нем уже есть лоток под MicroSIM, а специально настроенная антенна способна принимать данные по LTE от любого оператора сотовой связи.

Разновидности

По внешнему виду GSM Wi-Fi роутеры с подключенной внешней антенной ничем не отличаются от обычных. Сзади или сбоку в них есть специальный лоток для размещения в него SIM карты.

Дополнительно, в зависимости от места его размещения, может потребоваться другая внешняя антенна. Обычно, роутеры оснащены родными усилителями сигнала, но некоторые используют съемные (можно открутить), и есть не съемные. Поэтому обращайте на это внимание.

Хорошими стационарными моделями роутеров с приемом GSM являются:

Alcatel Linkhub HH40v – прием 3G/4G LTE, 2 антенны съемные. Wi-Fi -2.4 ГГц. 1 LAN, 1 LAN/WAN. В комплект внешний усилитель не входит.

Alcatel Link Hub HH70 – прием 3G/4G LTE, антенны съемные, подключение через разъемы SMA. Двухдиапазонный Wi-Fi. 1 LAN, 1 LAN/WAN. Внешний усилитель сигнала нужно докупить.

ZTE MF283 – работа с частотами 4G LTE мобильного оператора. Wi-Fi – 2.4 ГГц. 4 LAN порта, 2 RJ 11 (для телефонного подключения).

ShopCarry A70NM – 4G Wi-Fi роутер с антенной для внешнего подключения в комплекте. Двухдиапазонный Wi-Fi. Два SMA разъема для соединения усилителей сигнала. В комплекте есть внешний усилитель Antex NITSA-5 MIMO 2×2 с кабелем для вывода на улицу.

ZyXel LTE5366-M608 – двухдиапазонный Wi-Fi роутер, работающий с интернетом через 4G LTE. 1 WAN, 4 LAN. Антенны докупать нужно отдельно.

Как видно из моделей, некоторые полностью сконцентрированы на приеме сигнала от оператора мобильной связи.

Обзор роутера ZyXel смотрите в следующем видео:

Настройки

Выполним настройку на примере последнего указанного маршрутизатора GSM Zyxel:

Установите в лоток SIM карту.
Подключите выведенную антенну и роутер с помощью переходного антенного кабеля.
Подключите ethernet-кабель к компьютеру, а питания – в сеть 220В.
Введите в адресной строке браузера заводской адрес маршрутизатора 192.168.1.1.

Вход сделайте по логину admin и паролю 1234. Тут же смените пароль в целях безопасности.

Нажмите на иконку «Мастера быстрой настройки».

Укажите свой часовой пояс.

Затем страну и название сотового оператора, симку которого вы вставили в устройство.

Присвойте SSID каждому диапазону Wi-Fi сети или оставьте выключенными.

Подтвердите указанные настройки и жмите «Перезагрузка».
Готово, основной источник интернета с 4G включен.
Для подтягивания второго источника (кабель WAN) и переключения на него, зайдите в «Configuration» в раздел «WAN».
Выберите WAN-2 и нажмите на значок редактирования.

Напротив «Enable» поставьте значок и выберите динамический IP (или статический, если он у вас проплачен).

Подключенные антенны настраиваются здесь же. Жмите редактирование WAN

В первой строке Antenna выберите External (Внешний).

В следующем разделе выберите Dial-UP Profile – автоматическое определение. Это позволит принимать ту скорость, которая по силам усилителю, а не программно ограниченную.

Жмите Apply, чтобы применить изменения.

Альтернативы

Такие маршрутизаторы не относятся к категории премиум, но и дешевыми их назвать нельзя. Если нужно сэкономить, то можно посмотреть вариант приобретения стандартного роутера с USB-портом и модема 3G/4G LTE. Два устройства в паре могут обеспечить интернет от мобильного оператора. Но, к сожалению, похвастаться аккуратным выводом для внешней антенны могут не все модемы.

По конструкции вы получаете что-то подобное картинке.

Вместо компактного роутера, с подключением к одной антенне.

Какие внешние антенны приобрести?

Как установить и настроить внешнюю антенну для лучшего приема 3G/4G, рассказывается в следующем видео:

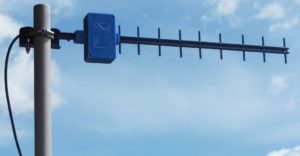

Качество сигнала зависит от того, на каком удалении вы находитесь от вышки сотового оператора. Антенны направленного типа действия, такие как Яги, отлично справляются с приемом сигнала на удалении 5 км от вышки и способны выдавать 1 Мбит/с. Если вышка находится на удалении чуть более километра, скорость может быть около 50 Мбит/с на прием.

Если вышка довольно близко, можно использовать биквадрат Харченко или круговую.

Заключение

GSM Wi-Fi роутеры с возможностью подключения внешней антенны – отличное решение для дачи, загородных домиков и усадьб, где связь с внешним миром можно получить только через сотовых операторов. Неплохая альтернатива – приобретение устройства для организации стабильного интернета из двух резервных каналов (WAN и GSM LTE), подключенных как «горячее резервирование».

Источник

Принцип действия и конструкция 4G роутеров с внешней антенной

Домашний Интернет по беспроводной технологии Wi-Fi позволяет без использования дополнительного кабеля одновременно обмениваться информацией нескольким устройствам. Наиболее перспективными сегодня считаются технологии сотовой связи 3G/4G. Вай-фай роутер с выносной антенной способен обеспечить скоростную передачу данных с отличным качеством связи в любом месте, даже во время быстрого передвижения пользователя (в поезде, в автомобиле).

Весомые причины купить 4G роутер с выносной антенной Wi-Fi

Современные квартиры и дома без доступа к Сети — редкость в настоящее время. Самыми распространенными приспособлениями сегодня являются Wi-Fi устройства. Роутер — электронный прибор, способный обеспечить прием и раздачу Интернета ко всей компьютерной технике в сети. Самым лучшим и практичным вариантом для домашнего использования является маршрутизатор с портом для 4G модема.

С проблемой слабого сигнала и низкой скорости Интернета могут сталкиваться не только владельцы 3G модемов, но и те, кто имеет современные 4G стандарты. Решить ее сможет роутер с антенной для 3G, 4G Интернета.

Обратите внимание! Усиливающие антенны применяются для улучшения качества интернет-связи. Они обеспечивают прием и передачу сигналов от базовой станции на приемник и обратно.

В качестве приемника выступает роутер 3G/4G, который:

в любом месторасположении позволяет достичь максимально возможной скорости Интернета;
обеспечивает бесперебойный доступ к интернет-данным;
подключается без дополнительных проводов к Интернету, раздаваемому по Wi-Fi;
не требует дополнительного программного обеспечения, драйверов.

В местах со слабым приёмом сигнала (например, в сельской местности) без подсоединения внешней антенны хорошего уровня приема Интернета не добиться. В таких случаях нужно использовать роутер с возможностью подключиться к внешней антенне (чтобы он был оснащён разъёмом под антенну). С помощью нее можно улучшить прием и увеличить скорость передачи данных.

Антенну-усилитель используют, когда:

расположение объекта находится отдалённо от базовой станции оператора, и сигнал связи слаб;
есть природные препятствия (холмы, лесополосы, овраги), затрудняющие прием сигнала;
Интернет нужен в здании, при строительстве которого использовали гипс, сверхпрочное стекло и другие материалы, блокирующие сигнал;
выход в Сеть нужен в подвальном помещении или на верхних этажах высотных домов.

Принцип действия роутера

В квартиру заходит кабель сети Интернет. Если нужен доступ только к одному компьютеру, этот провод подключают к модему, который будет обрабатывать сигнал. На задней панели прибора находится порт типа LAN для подключения ПК. Однако кабель, подключенный к роутеру, обеспечит доступ к Интернету всем устройствам, нуждающимся в нём.

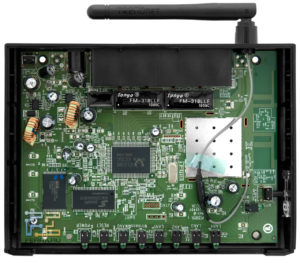

Обратите внимание! Внутри роутера установлены электронные платы, во многом похожие на компьютерные, только в уменьшенном размере. Оперативная память аппарата отвечает за управление проводными и беспроводными сетями.

Все роутеры действуют по одному и тому же принципу: информация, полученная из Интернета, анализируется аппаратом, после чего отправляется по назначению на конкретное устройство.

Без программного кода, который должен управлять процессами устройства, работа прибора невозможна. Этот код больше известен как прошивка. От нее, а также от ее версии напрямую зависит работа девайса в разных режимах. При постоянном использовании прибора не стоит забывать обновлять прошивку. Новая версия улучшает работу девайса, добавляет ему дополнительные опции.

Обратите внимание! Наличие Wi-Fi-модуля в роутере обязательно, поскольку устройство выполняет функцию беспроводного коммутатора и не имеет IP-адреса.

Многие производители при сборке приборов уделяют пристальное внимание скорости раздачи Wi-Fi и его дополнительным функциям.

В памяти роутера хранится таблица маршрутизации, которая содержит пути ко всем устройствам в сети, а также к другим аналогичным аппаратам. В локальной сети компьютерной техники к каждому из изделий можно подобрать наиболее оптимальный и короткий путь.

В каких случаях следует установить роутер с внешней антенной

Уровень сигнала во многом зависит от скорости Интернета. В городе с этим вопросом проблем нет, но за чертой мегаполисов получить доступ к Сети можно только при помощи хорошего роутера с внешней антенной. Для повышения сигнала используются антенны разного типа и вида. 4G роутер с внешней антенной позволяет принимать и усиливать даже самый слабый сигнал, обеспечивая высокоскоростной доступ к Интернету практически в любом месте. Главное — правильно подобрать комплект оборудования, установить и настроить его.

корпус-модем, ретранслирующий сигнал во внутрь помещения при помощи Wi-Fi;
блок питания;
соединительный кабель внешней антенны;
антенна, которая может быть активной (с отдельным питанием), обеспечивающая большее усиление;
крепление.

Важно! Набор можно приобрести целиком или его составные части раздельно.

Карта покрытия

Для многих пользователей существует проблема поиска зоны мобильного Интернета с доступом к беспроводной сети. Плохой сигнал многим абонентам сотовой связи доставляет массу неприятностей.

Карта покрытия сети 4G в России была создана для помощи в выборе лучшего оператора, на которой отображены МТС, «Мегафон», Yota, «Теле2», Beeline, «Ростелеком», SkyLink LTE.

Приезжая летом в деревню, многим не хочется отказывать себе в свободном доступе к сети Интернет. Если дача находится далеко от базовой станции сотового оператора, и уровень сигнала в её окрестностях изначально слабый, настроить бесперебойную работу Wi-Fi можно, используя 4G роутер. К нему нужно будет подключить две внешние антенны.

Преимущества использования роутера с внешней антенной

Модели 4G с внешней антенной значительно усилят сигнал и обеспечат стабильный доступ к высокоскоростному Интернету даже в тех местах, в которых без дополнительного оборудования это невозможно. Кроме этого, они обеспечивают беспроводную сеть, доступную для нескольких гаджетов.

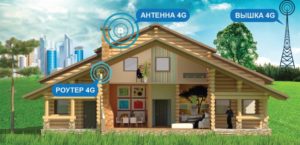

С удалением от базовой станции сигнал 4G или 3G затухает и значительно ослабевает при преодолении стен зданий. Поэтому наружная антенна в загородном доме устанавливается на самой высокой точке здания. Сигнал от нее усиливается и поступает на модем, который обеспечивает работу беспроводного роутера.

Важно! Если мощности процессора роутера будет недостаточно, может возникнуть его перегрузка, что приведёт к разрывам интернет-соединения, зависаниям и даже выходу из строя прибора.

Для роутера в помещении стоит выбирать подходящее место. Его нужно установить там, где меньшее количество стен. В противном случае техника будет иметь нестабильный сигнал, что в последствии может стать причиной постоянных сбоев в соединении.

Выбор скорости

Сигнал W-iFi — это радиоволны, которые подвержены поглощению, затуханию, рассеиванию. Скорость Интернета зависит от подключённого роутера. Разнообразные модели обеспечивают разную скорость доступа в Интернет. Бюджетные обычно обеспечивают небольшую, а дорогие — более высокую.

Скорость сигнала влияет на передачу данных с компьютера и обратно. Какая считается нормальной для дома и как выбрать оптимальную, исходит от потребностей использования услуги.

Обратите внимание! Выбранная модель должна иметь запас скорости подключения к Интернету и внутренней сети. Во втором случае это важно, так как роутер делит Интернет на все устройства, одновременно к нему подключённые.

Роутер с выходом под внешнюю антенну способен обеспечить качественный Интернет даже в недоступной местности. Выбирая 4G/3G роутер с внешней антенной, лучше отдать предпочтение моделям с двумя разъемами. В таком случае можно подключить двойную антенну, работающую по технологии MIMO. Такие устройства усиливают сигнал в несколько раз.

В любом случае, какой бы роутер не был выбран, покупка окажется нужной, особенно для тех пользователей, которые проживают вдали от города.
