Обновлено июль 2014

1. Различные варианты архитектуры решений MS RDS (тут)
2. Описание MS RDS в Windows server 2012 и плана моей настройки (эта статья)
3. Настройка домена в Windows server 2012 R2: Active Directory, DNS, DHCP
4. Настройка дублирующих служб Active Directory, DNS, DHCP
5. Развертывание RDS и создание кластера NLB
6. Развертывание DFS для хранения данных пользователей
7. Настройка премещаемых профилей и перенаправленных папок

Remote Desktop Services (RDS)

В 2012 сервере терминальные службы объединены со службами виртуальных рабочих столов VDI и называются RDS – remote desktop services. Попробую объяснить целесообразность использования этих технологий.
Современные стандарты информационных технологий призывают отказаться от стационарных компьютеров, когда у каждого пользователя есть собственный системный блок, в нем запускается операционная система и программы. А еще 10 лет назад, когда уже существовал терминальный сервер и Citrix XenApp такой повсеместной тенденции не было, ведь основной ресурс, который потребляют службы терминалов (сеансы пользователей) – это оперативная память. Вспомните, раньше купить сервер, поддерживающий 32Гб оперативной памяти, было уже большой удачей. Выходило, что дешевле было использовать стационарные компьютеры, а в терминальном режиме запускали только 1С, в котором работать из филиалов по-другому было невозможно.

Сейчас вычислительные мощности значительно опережают программные требования, эра виртуализации, запуск десятков виртуальных серверов на одном физическом. Терминальный сервер на 30+ пользователей сейчас будет дешевле, чем покупка им стационарных компьютеров. Я по роду своей деятельности, часто сталкиваюсь с руководителями ИТ отделов, которые не воспринимают терминальные службы, как замену стандартному подходу, до тех пор, пока они наглядно не увидят их возможности. Приходится показывать и убеждать.

Парадоксальная ситуация складывается с VDI (как известно все движется по спирали) и сейчас индивидуальные рабочие столы для каждого пользователя дороже, чем покупка компьютеров и дороже, чем терминальный сервер. VDI решения очень требовательны к вычислительным ресурсам, оно и понятно, для каждого пользователя запускается отдельный экземпляр операционной системы.
Я наблюдаю следующую картину, т.к. тема очень модная, о ней говорят в новостях, на форумах и конференциях, руководители ИТ служб жаждут посмотреть на эти технологии в деле. Но маркетинговые лозунги разбиваются о стоимость решения, когда люди узнают, что за одно рабочее место придется заплатить 1000+$, запал пропадает, огонек в глазах гаснет. Сейчас в России активно внедряют у себя виртуализацию рабочих мест только государственные компании, которые черпают деньги из бюджета.
Но цены на вычислительные мощности (серверы) неумолимо снижаются, еще совсем недавно покупали планки памяти по 4Гб, сейчас я уже в предложения вставляю 16Гб. Количество ядер в процессорах растет, их производительность тоже. И в конце концов, VDI повторит судьбу терминального сервера и цена за одно рабочее место в виртуальной среде будет ниже, чем покупка стационарного компьютера. Еще бы Microsoft пошел навстречу и изменил политику лицензирования VDA (Virtual Desktop Access), а то 120$ в год слишком дорого. Но это в будущем, а пока терминальный сервер.

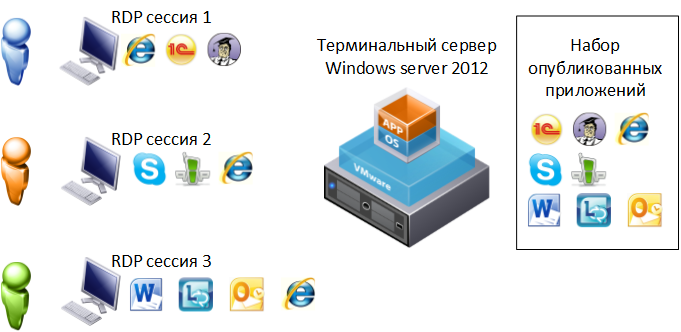

Терминальный сервер (RDS session) — клиент получает доступ к рабочему столу Windows 2008-2012 server, либо в бесшовном окне открывается окно с опубликованным приложением (RemoteApp). До сотни пользователей может работать на одном терминальном сервере и не знать об этом, причем для каждого будет открыт свой собственный сеанс. Такой подход помогает значительно экономить серверные ресурсы выделяемые на одного пользователя, если сравнить с тем же VDI, и достичь максимальной плотности размещения.

VDI RDS – virtual desktop infrastructure – клиент получает доступ к своей виртуальной машине Windows 7-8, если не говорить сотруднику, что он работает не в своем системном блоке, а на сервере в ВМ, то он, скорее всего, ничего не заметит. Хотя часто пользователи, чувствуют, что все работает быстрее и не тормозит (это из личного опыта). К сожалению VDI от Microsoft не является 100% корпоративном решением, т.к. из-за ограничений системы не рекомендуется размещение более чем 500 VDI машин.

План настройки терминального сервера MS RDS

В первой статье цикла я рассмотрел возможные архитектурные схемы, по которым можно настраивать терминальный сервер. Поразмыслив, какую из них настроить на тестовом стенде, остановился на этой:

Но Connection Broker в моей настройке не будет точкой отказа, хоть и будет установлен в единственном экземпляре, и сейчас объясню почему.

У пользователя в качестве точки входа будет указано доменное имя NLB кластера, который в свою очередь будет настроен так, что в приоритетном порядке будет перенаправлять подключения на Connection Broker, а если он вдруг окажется не доступен, то начнет распределять их по терминальным серверам. На мой взгляд, неплохое бюджетное решение с хорошей отказоустойчивостью.

Данные пользователя будут храниться в распределенной файловой системе DFS, репликация будет происходить синхронно. Для управления данными я настрою перемещаемые профили и перенаправленные папки.

Доменные службы также будут дублироваться на отдельной виртуальной машине.

Источник

Windows server 2012 r2 тонкий клиент

Обновлена в июле 2014

План настройки:

1. Различные варианты архитектуры решений MS RDS (эта статья)
2. Описание MS RDS в Windows server 2012 и плана моей настройки (тут)
3. Настройка домена в Windows server 2012 R2: Active Directory, DNS, DHCP
4. Настройка дублирующих служб Active Directory, DNS, DHCP
5. Развертывание RDS и создание кластера NLB
6. Развертывание DFS для хранения данных пользователей
7. Настройка премещаемых профилей и перенаправленных папок

В своих статьях по настройке, я всегда пытаюсь показывать архитектуру, которую рекомендует производитель или разработчик программного обеспечения. ВСЕГДА у ВСЕХ существуют так называемые best practice или reference architecture, в которых показано, как лучшим образом построить масштабируемую и отказоустойчивую систему. Я написал у ВСЕХ? За исключением Microsoft… Может в этом есть большая политика или еще что-то, но для для служб RDS я не смог найти рекомендаций, только какие-то старые статьи и примеры простых настроек, которые не претендуют на полноценные гайды. Интересно написана вот эта статья , с виду все правильно, но для небольшой компании не подойдет, слишком громоздкая схема и дорогая в реализации в плане оборудования и лицензий (их автор не рассматривает). Я тоже подготовил свои вариации на тему терминального сервера от Microsoft, и вот как я мыслю, от простого к сложному.

Вариант 1

Самый простой вариант, известный очень давно, с ним спорить никто не станет, да и придраться не к чему, кроме сомнительной отказоустойчивости данного решения. Хотя есть в компании, где такие установки работают годами и ничего с ними не происходит. На сервер установлен гипервизор (любой), настроены две виртуальные машины: одна Active Directory, DNS, DHCP и вторая со службой удаленных рабочих столов (RDS) и сервером лицензий. Данная схема может успешно держать до 80-100 пользователей. Точки отказа помечены красными кружками. Из строя могут выйти:

• сервер RDS (программная то) — все сессии рвутся, пользователи не работают
• AD, DNS, DHCP (программная то) — существующие сессии продолжают работать, все попытки новых подключение заканчиваются неудачей
• гипервизор (программная то) — все выключается никто не работает больше до восстановления
• сервер (аппаратная) — ничего не работает до починки сервера

Вариант 2 Создаем еще одну виртуальную машину и резервируем важные для работы сервисы Active Directory, DNS, DHCP. Избавляемся от одной программной точки отказа.

Вариант 3

Делаем еще один или несколько терминальных серверов (RDS), в основном для того, чтобы большему числу пользователей дать терминальный доступ, рекомендуется 40-50 человек на один терминальный сервер. Также придется добавить файловый сервер (программная то), где будут храниться профили пользователей и перенаправленные папки. Если пользователь подключается к одному из терминальных серверов, то на этот сервер загружается его профиль с файлового сервера и подключаются перенаправленные папки. Пользователей можно раскидывать между серверами с помощью DNS Round Robin или NLB cluster.

DNS round robin настраивается очень легко, в DNS создаются записи с одинаковыми именами и разными IP адресами. Пользователи обращаются на адрес и случайным образом получают один из IP адресов и попадают на один из терминальных серверов. Опасности DNS round robin:

• нет распределения нагрузки между серверами, может оказаться, что на одном из серверов больше пользователей чем на другом. Или один сервер будет загружен на 80%, а второй на 20%. Данную проблему можно решить, нарастив количество терминальных серверов, тогда нагрузку будет распределять уже гипервизор, который умеет динамически распределять оперативную память и процессорную мощность.
• двойные сессии, если пользователь отключился по каким-то причинам, а затем переподключается, то может легко попасть на другой сервер и откроется еще одна сессия. А в старой могут остаться открытые документы, программы, браузер и другая недоделанная работа. Можно настроить автоматическое отключение неактивных сессий, это приучит пользователей чаще сохраняться и двойных сессий не будет.
• отказ в подключении — DNS round robin не проверяет доступность IP адреса, который он выдает, и это самое неприятное в этом простом алгоритме. Поэтому, если один из терминальных серверов выйдет из строя, то при подключении пользователь может все равно получить его IP адрес и подключение не пройдет. Дальше два варианта, или пользователь не оставляет попытки подключения и в конце концов получает рабочий IP адрес или начинает звонить в тех поддержку. Данную проблему решает только замена DNS round robin на NLB cluster.

NLB cluster — встроенная фича Windows server, которая устанавливается через мастер добавления ролей сервера. В отличии от DNS round robin не перенаправляет пользователей на недоступные в данный момент серверы. Из минусов остаются невозможность распределять нагрузку и двойные сессии.

Вариант 4

Чтобы распределять нагрузку у Microsoft RDS есть специальная роль — Connection Broker. Он отслеживает нагрузку, количество пользователей на серверах, уже открытые сессии и перенаправляет новые подключения или переподключения на подходящие серверы RDS. Добавляя новый сервер с Connection Broker мы получаем новую программную точку отказа.

Вариант 5

Добавляем дублирующий Connection Broker, но чтобы они работали вместе, обязательно нужен MSSQL сервер, который становится новой точкой отказа. Причем MSSQL отказоустойчивый кластер настроить и сложно и дорого. Чтобы сделать это нормально понадобится общая папка на системе хранения данных и лицензия MS SQL server Standard, обойтись версией MSSQL Express не получится. На мой взгляд, в эту сторону имеет смысл двигаться только в больших инфраструктурах, где уже есть отказоустойчивый кластер MS SQL. В любом случае, сделать это на одном физическом сервере не получится.

Распределять пользователей между двумя и более Connection Broker также можно средствами DNS Round Robin или NLB Cluster.

Вариант 6-7 (финальные для одного физического сервера)

Возвращаемся к варианту с одним Connection Broker. От точки отказа файлового сервера избавляемся, заменяем связкой DFS серверов. Это будет финальный вариант для одного физического сервера.

С одной стороны отсутствие Connection Broker лишает распределения нагрузки, с другой стороны убираем точку отказа. Рекомендуется использование NLB cluster на RDS серверах.

Вариант 8

Добавляем второй физический сервер, что добавляет нам производительности. Остается точка отказа Connection Broker (программная), гипервизор (программная то) и сервер на котором находится CB (аппаратная то)

Вариант 9

Явных точек отказа в данном варианте нет. Распределение нагрузки через NLB cluster. Масштабировать решение легко, никаких проблем с этим быть не должно.

Вариант 10

Если добавить в решение систему хранения данных, то можно собрать отказоустойчивый кластер и защитить Connection Broker от аппаратного отказа сервера на котором он запущен. В High Availability кластере виртуальная машина с CB будет автоматически перезапущена на втором сервере. Напомню, что виртуальная машина занимается распределением нагрузки между терминальными серверами.
Данный вариант не защищает от программного сбоя (BSOD например) в виртуальной машине CB.

Вариант 11

По логике Microsoft эта схема самая правильная, и ,конечно, самая дорогая. Connection broker работает в отказоустойчивом режиме, используя в свою очередь отказоустойчивый кластер MS SQL, работающий в режиме active-passive (лицензия MS SQL Standard) или в режиме active-active (лицензия MS SQL Enterprise)

ВЫВОДЫ

Как вывод ко всем этим вариантам настройки терминальных ферм можно сказать следующее. Выбор того или иного варианта будет обусловлен: бюджетом на проект, возможностью кратковременного простоя. По опыту могу сказать, что чем меньше элементов в архитектуре решения, тем стабильнее оно работает.
