Коммутаторы TP-Link: объединяем компьютеры в локальную сеть
Что из себя представляет коммутатор? Основные части его конструкции — разъемы RJ-45, в один вставляется вставляется обычный интернет-кабель (LAN-кабель), а в остальные LAN-кабели, которые идут к компьютерам, ноутбукам и принтерам.
Основные параметры, которые важны при покупке коммутатора:
— Количество портов: будет удобно, если портов в вашем коммутаторе будет больше, чем устройств, которых нужно подключить. Это позволит расширять офис и докупать дополнительное оборудование без замены коммутатора.
— Скорость портов: обычно составляет от 10/100 Мб/с до 1 Гб/с, на этой скорости соединение будет работать на каждом отдельном устройстве.
— Скорость коммутации: скорость обработки потока данных, которую коммутатор предоставляет для доступа к сети всем устройствам. Рассмотрим для примера коммутатор со скоростью коммутации 1 Гб/с и 10 портами. При пиковой нагрузке такая модель сможет передавать данные от всех 10 устройств на максимальной скорости 100 Мб/с (мы поделили скорость коммутации на количество устройств).
— Объем таблицы MAC-адресов: если не вдаваться в технические подробности, то это объем памяти коммутатора. Большой объем этой таблицы нужен для обширных локальным сетей с большим количеством компьютеров.
Некоторые модели поддерживают технологию PoE: с ее помощью можно передавать удалённому устройству электричество вместе с данными через стандартный кабель Ethernet, что актуально для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нет возможности провести отдельный электрический кабель.
Еще одна технология, которая встречается в некоторых моделях — это SFP-слоты. Это такой универсальный разъем, который совместим с SFP-кабелями всех производителей (они производятся по единому стандарту). Такие разъемы обладают дополнительной надежностью и используется для специфических задач, так как при всех своих преимуществах они не так распространены на рынке.
Также коммутаторы делятся на неуправляемые, Smart-коммутаторы и управляемые модели. Внутри этих трех типов можно разделить коммутаторы по количеству портов — чем больше портов, тем больше устройств можно подключить.
Неуправляемые коммутаторы
Это простые в своей конструкции устройства, которые управляют передачей данных самостоятельно и не имеют инструментов “ручного” управления. Такие коммутаторы подходят для дома или небольшого офиса.
Перечисленные ниже модели являются “концентраторами” — это значит, что такие устройства работают на физическом уровне, то есть не с данными, а с сигналами. Они работают с данными как с непрерывным потоком информации. По принципу работы они похожи на повторители и хабы.
5 портов
В нашем каталоге представлено три неуправляемых коммутатора с 5 портами:
— TP-Link TL-SF1005D со скоростью коммутации 1 Гб/с, таблица MAC-адресов составляет 2K, скорость портов 10/100 Мб/с.
— TP-Link TL-SG105 со скоростью коммутации 10 Гб/с, таблица MAC-адресов составляет 2K, скорость портов 1 Гб/с.
— TP-Link TL-SG1005D со скоростью коммутации 10 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 1 Гб/с.
8 портов
Восемь устройств можно подключить к следующим коммутаторам:
— TP-Link TL-SF1008D со скоростью коммутации 1.6 Гб/с, таблица MAC-адресов составляет 1K, скорость портов 10/100 Мб/с.
— TP-Link TL-SG108 со скоростью коммутации 16 Гб/с, таблица MAC-адресов составляет 4K, скорость портов 1 Гб/с.
— TP-Link TL-SG1008D и TP-Link TL-SG1008P со скоростью коммутации 16 Гб/с, таблица MAC-адресов у TL-SG1008D составляет 8K, а у TL-SG1008P — 4K, скорость портов 1 Гб/с. Вторая модель поддерживает технологию PoE.
16 портов
В два раза больше устройств можно подключить к таким коммутаторам, как:
— TP-Link TL-SF1016DS и TP-Link TL-SF1016 со скоростью коммутации 3.2 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 10/100 Мб/с.
— TP-Link TL-SG1016 со скоростью коммутации 32 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 1 Гб/с.
24 порта
Двадцатью четырьмя портами оснащены модели:
— TP-Link TL-SF1024M , TP-Link TL-SF1024D и TP-Link TL-SF1024 со скоростью коммутации 4.8 Гб/с, таблица MAC-адресов составляет 8K, содержит 24 порта 10/100 Мб/с.
— TP-Link TL-SG1024D и TP-Link TL-SG1024 со скоростью коммутации 48 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 1 Гб/с.
48 портов
Максимальное количество портов в неуправляемых коммутаторах — 48 штук. Оно представлено в моделях:
— TP-Link TL-SF1048 со скоростью коммутации 9.6 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 10/100 Мб/с.
— TP-Link TL-SG1048 со скоростью коммутации 96 Гб/с, таблица MAC-адресов составляет 16K, скорость портов 1 Гб/с.
Smart-коммутаторы
Также они называются управляемыми. Ими можно управлять через веб-интерфейс, они поддерживают больше продвинутых функций. Такие коммутаторы — своего рода промежуточное решение между неуправляемыми и управляемыми моделями, которое отлично подойдет для небольшого офиса.
8 портов
Восемью портами оснащены два устройства в каталоге:
— TP-Link TL-SG108E со скоростью коммутации 16 Гб/с, таблица MAC-адресов составляет 4K, скорость портов 1 Гб/с.
— TP-Link TL-SG108PE со скоростью коммутации 16 Гб/с, таблица MAC-адресов составляет 4K, скорость портов 1 Гб/с. Коммутатор поддерживает технологию PoE.
16 портов
Таким количеством портов оснащена одна модель — TP-Link TL-SG1016DE со скоростью коммутации 32 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 1 Гб/с.
24 порта
Двадцать четыре компьютера можно подключить к коммутатору TP-Link T1600G-28PS со скоростью коммутации 56 Гб/с, таблица MAC-адресов составляет 16K для T2600G-28TS и 8K для T1600G-28PS, скорость портов 1 Гб/с, оснащены 4 слотами SFP 1 Гб/с. Вторая модель поддерживает технологию PoE и имеет 24 порта RJ-45 с поддержкой PoE суммарной мощностью 192 Вт.
48 портов
Максимальное количество портов установлено в модели TP-Link T1600G-52TS . Она работает со скоростью коммутации 104 Гб/с, таблица MAC-адресов составляет 16K, скорость портов 1 Гб/с, оснащены 4 слотами SFP 1 Гб/с.
Управляемые коммутаторы
Это более продвинутые устройства. Обычно они работают в автоматическом режиме, но могут быть настроены и с помощью ручного управления. Такие модели дороже, но более гибки в настройке и обслуживании при большом количестве подключенных компьютеров. Важно отметить, что они обладают всеми дополнительным функциями Smart-коммутаторов.
В таких устройствах используется уровень коммутации Layer 2 — это значит, что эти устройства работают на канальном уровне. Они воспринимают данные как отдельные отрезки информации (они называются кадрами или фреймами).
8 портов
Восемью портами оснащено устройство TP-Link T2500G-10MPS со скоростью коммутации 20 Гб/с, таблица MAC-адресов составляет 8K, скорость портов 1 Гб/с, оснащен 2 слотами SFP 1 Гб/с. Коммутатор поддерживает технологию PoE и имеет 8 портов RJ-45 с поддержкой PoE суммарной мощностью 116 Вт.
24 порта
Двадцать четыре компьютера можно подключить к коммутатору TP-Link T2600G-28TS . Он работает со скоростью коммутации 56 Гб/с, таблица MAC-адресов составляет 16K для T2600G-28TS и 8K для T1600G-28PS, скорость портов 1 Гб/с, оснащены 4 слотами SFP 1 Гб/с. Вторая модель поддерживает технологию PoE и имеет 24 порта RJ-45 с поддержкой PoE суммарной мощностью 192 Вт.
48 портов
Максимальное количество портов установлено в модели TP-Link T2600G-52TS со скоростью коммутации 104 Гб/с, таблица MAC-адресов составляет 16K, скорость портов 1 Гб/с, оснащены 4 слотами SFP 1 Гб/с.
Видео от компании TP-Link о последних моделях коммутаторов
Обзор: Коммутатор TP-LINK TL-SF1005D
Мой сегодняшний обзор будет посвящён простому, как три копейки, и надёжному, как автомат Калашникова, коммутатору (свитчу) TP-LINK TL-SF1005D. Фирма TP-LINK TECHNOLOGIES CO., LTD. (Китай) — это известный производитель компьютерного и телекоммуникационного оборудования. Мне давно импонирует бренд TP-LINK: соотношение цены и качества, техническая поддержка и лёгкость настройки у них на высоте. В Ситилинке этот коммутатор я приобрёл относительно недавно — всего неделю назад. Но на работе есть (тоже я покупал) два точно таких же коммутатора (модель выпущена несколько лет назад и до сих пор популярна — ниже поймёте, почему): один работает уже три года, другой — года полтора. Никаких проблем от слова вообще: воткнул кабеля, подал питание и забыл о его существовании — настолько он беспроблемный. Настоящий Plug and Play, без липы и обмана, не требует настройки!
Начнём, пожалуй, с внешнего осмотра упаковки.
Небольшая красивая коробочка, обёрнутая в полиэтиленовую плёнку. Берём в руки ножницы (или лучше скальпель, если есть) и смело срываем её.

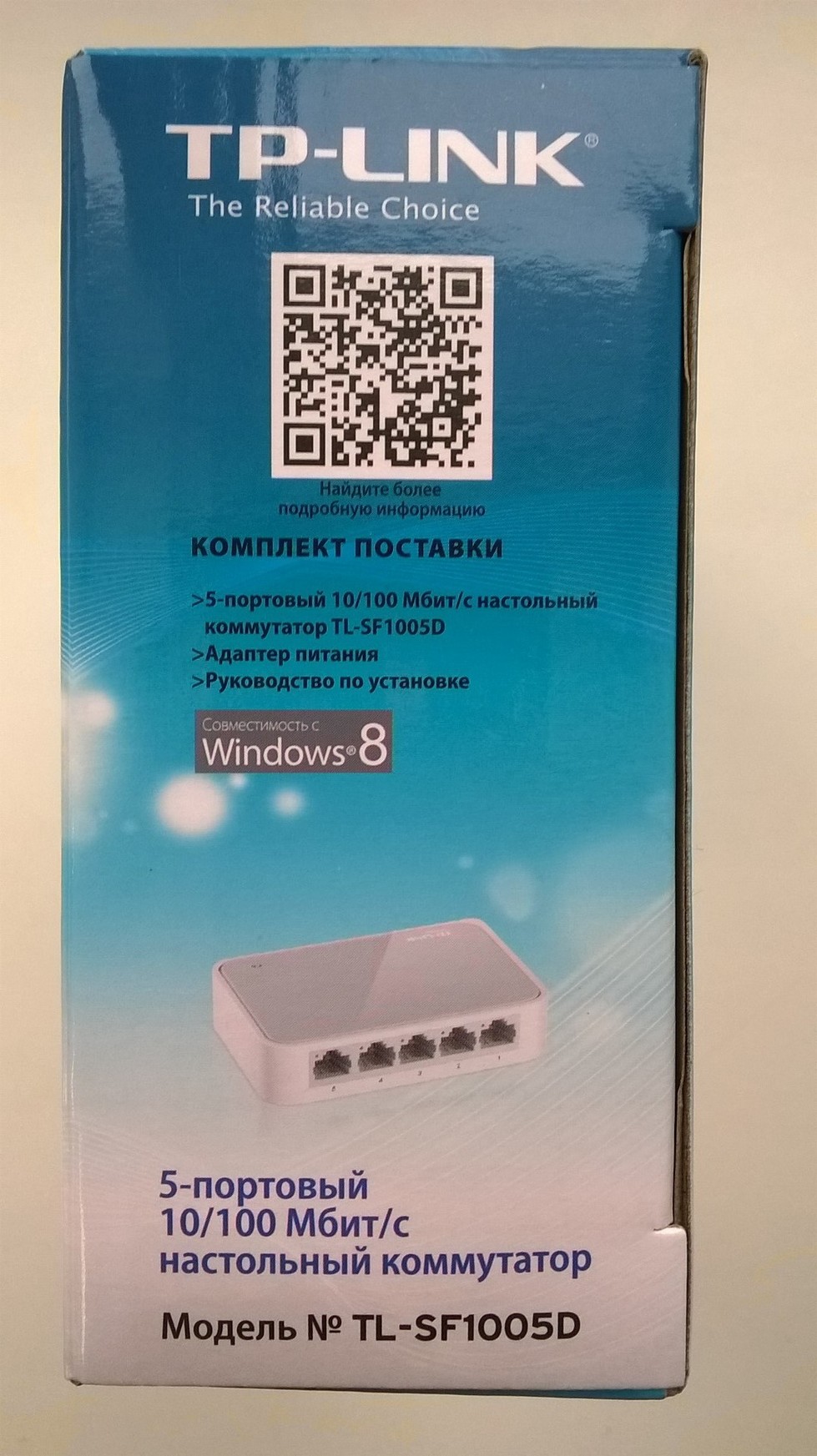

Отлично. Идём дальше: осмотрим саму коробочку. Пожалуйста, вид спереди:

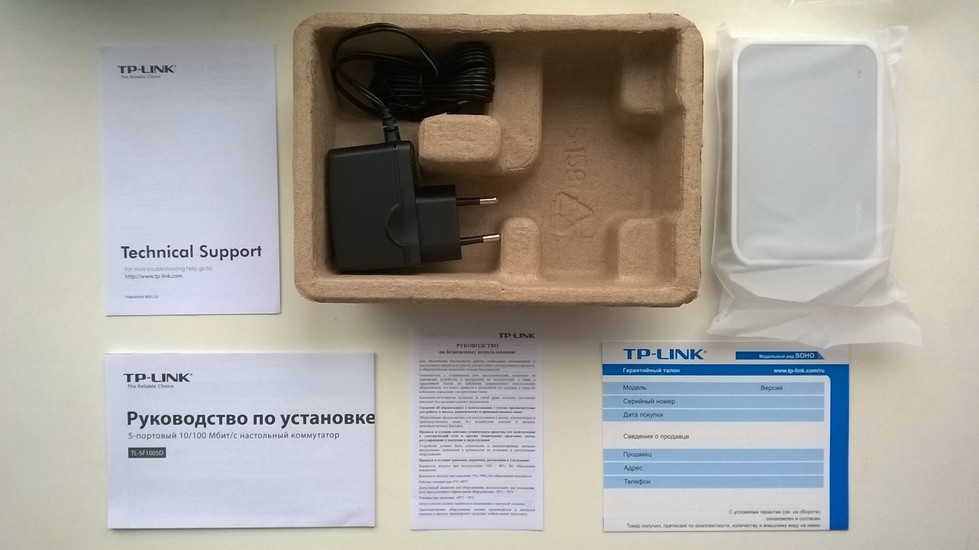

Как видим, в комплект поставки входят сам коммутатор, адаптер питания и руководство по установке. Проверим это.
Всё это имеется, но производитель скромно умолчал о наличии также руководства по безопасному использованию, гарантийного талона и брошюрки с адресами-телефонами технической поддержки (Technical Support). Отмечу приятную упаковку-пакетик самого коммутатора и относительно небольшой адаптер питания. У того свитча, на замену которому и приобретался TP-LINK TL-SF1005D, адаптер питания — гигантский, просто монструозный: оно и понятно — прошлый век)) А вот новый свитч миниатюрен и прекрасен (отличная эргономика: как говорят жёны некоторых пользователей, «красивенький приборчик» — в нём и правда есть что-то от «яблочной» продукции или, я бы сказал, скорее, от Сяоми — они ведь китайцы, как-никак):

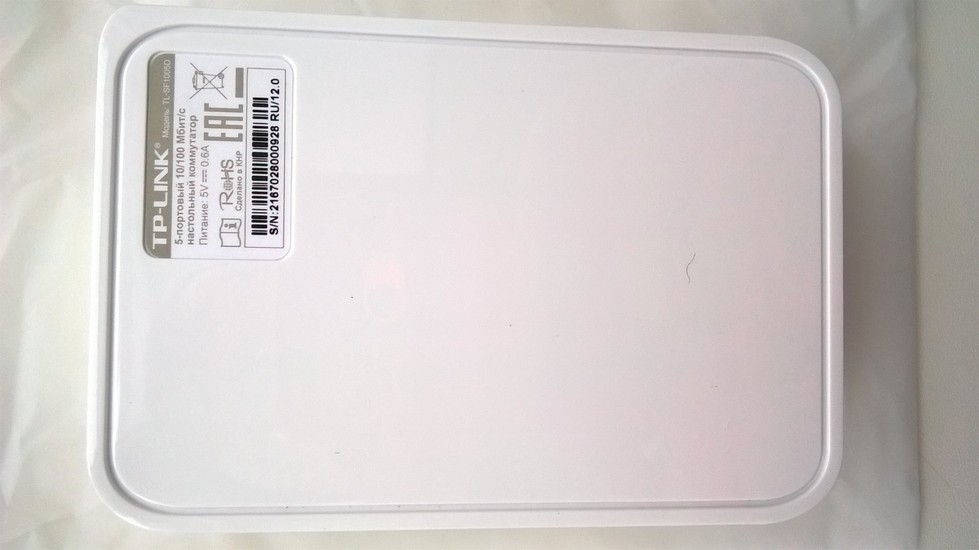

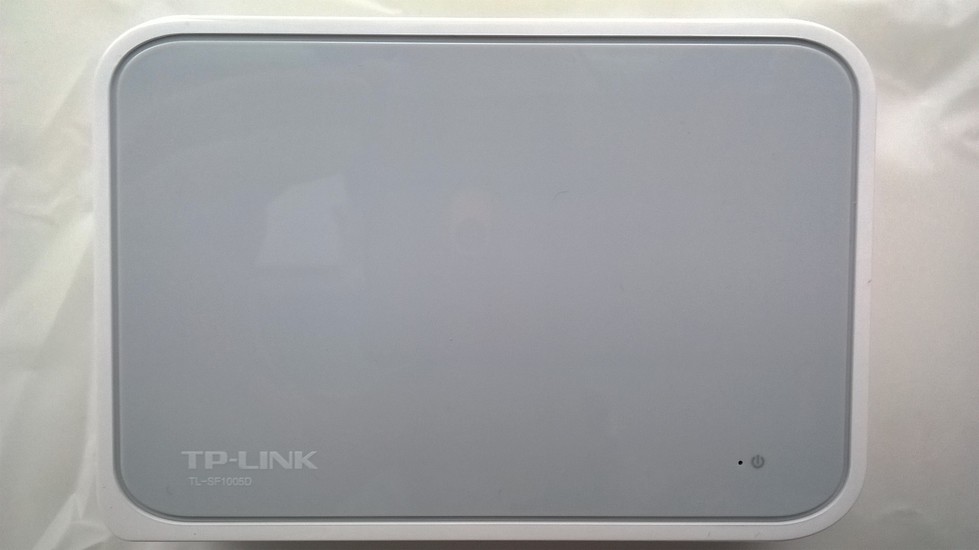

Справа внизу — индикатор питания: горит — питание включено, не горит — питание выключено. Вид сзади:
Ethernet-порты 10-100Base-TX — их у героя моего обзора аж 5 штук:
Его вес почти неощутим, коммутатор очень лёгкий и компактный, помещается в ладошке: размеры — порядка 10 сантиметров длины, 7 сантиметров ширины и 2 сантиметров толщины. Перейдём непосредственно к подключению. Небольшой ликбез для начинающих от производителя:
Все 5 портов 10/100 Мбит/с с разьёмами RJ45 поддерживают технологию авто-MDI/MDIX, не нужно беспокоиться о типе кабеля (нет необходимости использования кабеля с перекрещивающимися парами или портов с поддержкой функции Uplink), просто воткните кабель в устройство. Функции автосогласования коммутатора облегчают установку устройства, на каждом порту определяя скорость соединения сетевого устройства (10 или 100 Мбит/с) и производя настройку совместимости и оптимального режима работы. Дополнительной настройки не требуется. Иными словами, воткнул кабеля и пользуйся. Главное, длина кабеля не должна превышать 100 метров. Более того, производитель уверяет, что благодаря его инновационной энергосберегающей технологии коммутатор TL-SF1005D позволяет сберечь до 70% потребляемой электроэнергии, а 80% упаковочного материала может быть использовано вторично. В последнее верится охотно. А значит коммутатор является экологически безопасным решением для домашней сети или сети небольшого офиса. Подключаю.

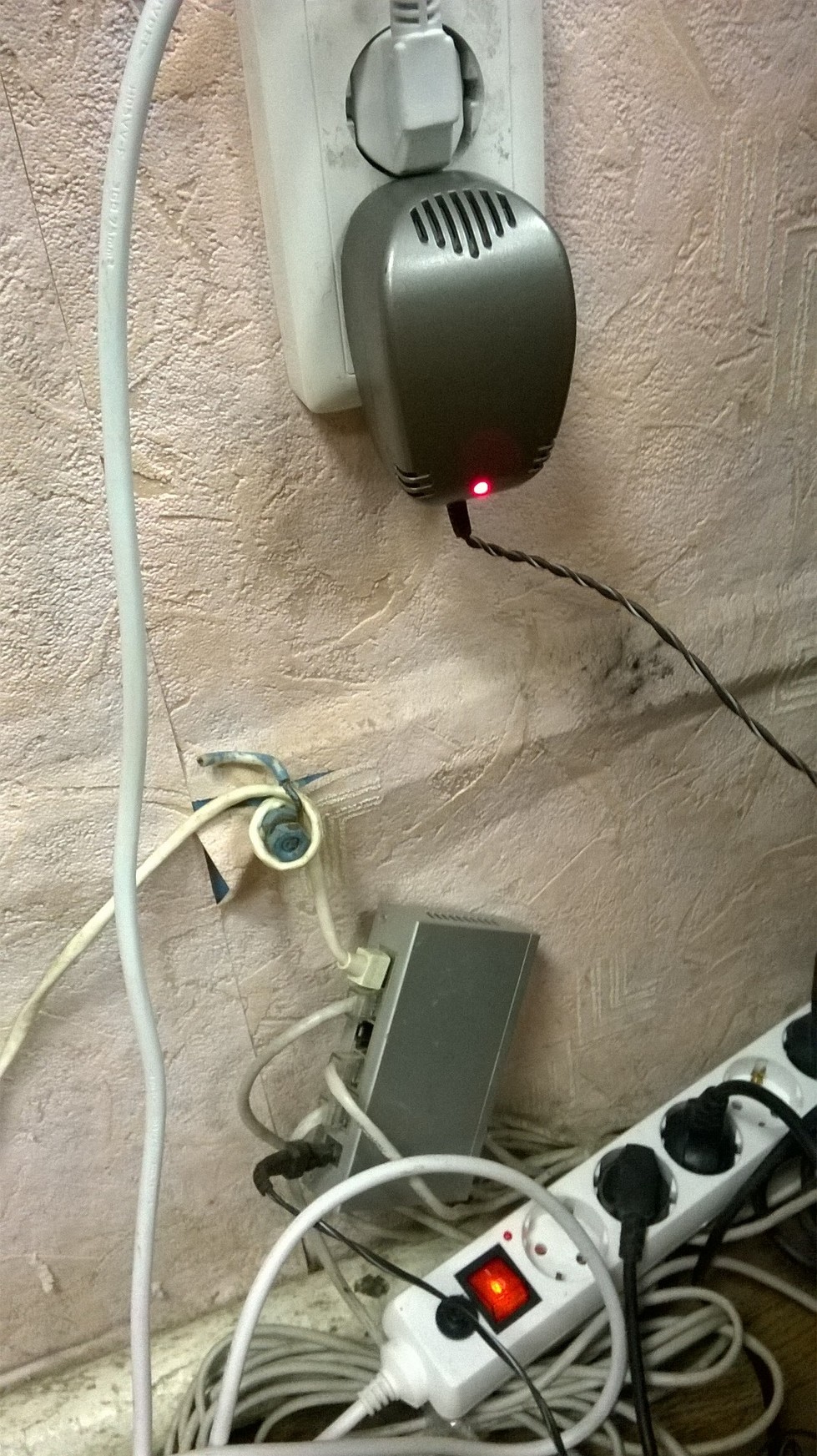

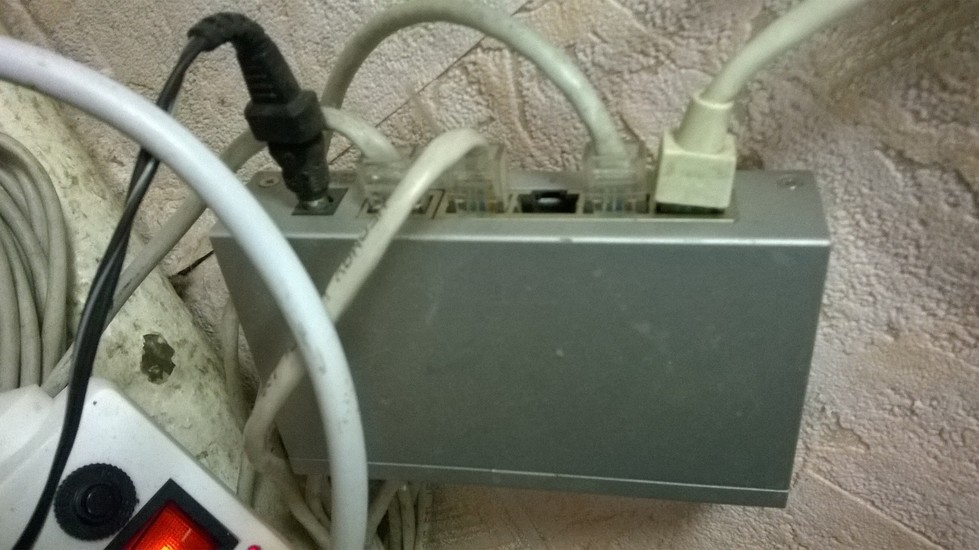

Было какое-то безобразие (обратите внимание на адаптер питания — он поистине огромен!):

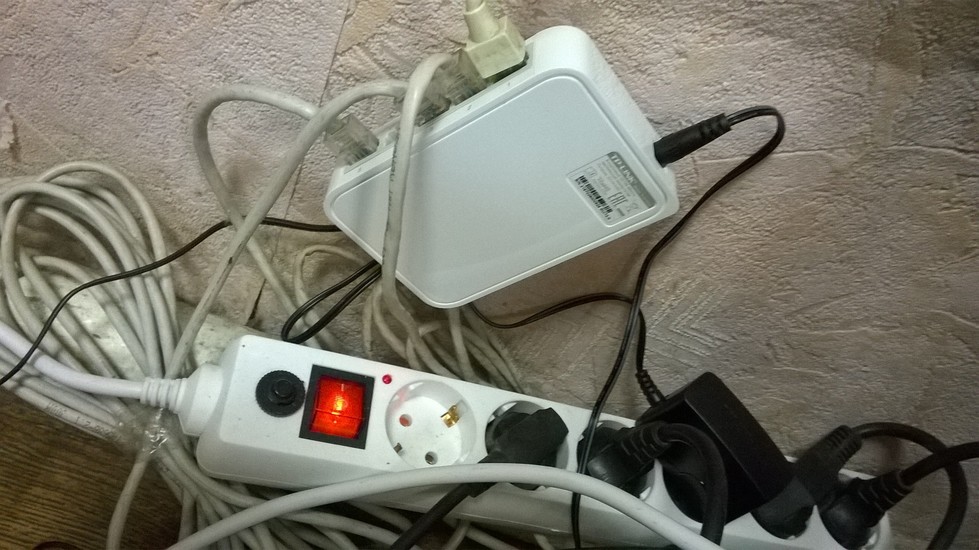

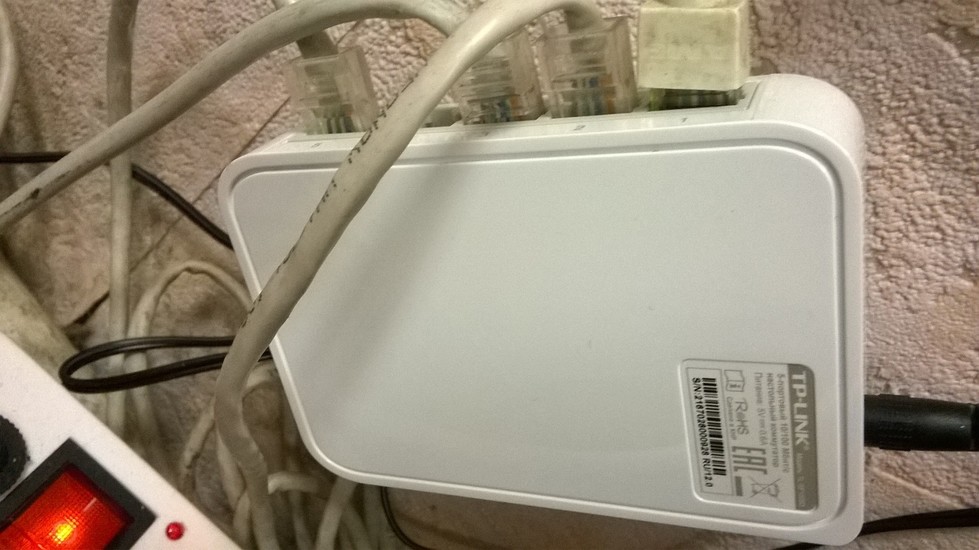

Стало — лепота, очей очарованье (к трубе, обоям, частично кабелям и полу не относится, хи-хи):
Не реклама, но: белый сетевой фильтр на фото — это BURO 600SH-3-W куплен также в Ситилинке (код: 992266), всем рекомендую — классный! Далее увидим, что у нас с инетом на ПК. Как видите, данным свитчем к локальной сети и интернету были подключены 3 компьютера (один кабель — подаёт интернет, три — раздают, ещё один — свободен, так, на всякий случай, вдруг ещё кого подключим). А на наших ПК всё отлично. Сеть определилась сразу и интернет подключился практически моментально. Скриншот с экрана (прошёл день работы):
Скорость (для данного коммутатора) максимальна — сотня мегабит в секунду. В режиме полнодуплекса она достигает 200 Мбит/с (100 — туда, 100 — обратно). Да, нет крепления на стену, но, как верно замечено в отзывах, возможны варианты — можно сходить купить болтов в магазине, можно приклеить на двусторонний скотч, а можно сделать, как я, — зацепить на кабель (а что, вес ведь очень лёгкий, позволяет!), который в свою очередь, закреплён на болт на стенке. Можно вообще использовать как настольный, не беда. Произведён в Китае, 1 год гарантии. Системные требования: Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ или Windows 7, MAC® OS, NetWare®, UNIX® или Linux. У меня работает на Windows XP и Windows 7. Рабочая температура: 0?
104?). Холодно и жарко у нас не бывает, так что всё в порядке, сам свитч вообще, можно сказать, не греется, хотя вентилятора не имеет. В целом, это шикарный коммутатор по отличной цене (в своё время брал и вовсе за копейки). Минус есть, хотя он под вопросом. Я так понимаю, продаются две версии коммутатора: у одной (в том числе у той, что я купил в Ситилинке) индикаторы соединения/активности (горит: есть соединение, но нет активности; мигает: приём/передача данных; не горит: нет соединения) расположены со стороны портов, у другой (в том числе у тех двух, что я брал когда-то давно) — на лицевой стороне, там же, где и индикатор питания. Будьте внимательны, проверяйте и выбирайте именно то, что нужно вам. Некоторые пишут, что при падении напряжения в сети свитч как бы зависает. Не замечал. Впрочем, перепадов напряжения у нас тоже не случалось. А зависания портов не бывало в принципе. Подводя итоги, отмечу имеющие место, на мой субъективный взгляд, достоинства и недостатки. Достоинства: + Не греется + Не требует настройки + Красивый, маленький, лёгкий + Легко создаётся локальная сеть + Можно подключить до 4 рабочих мест к интернету + Потребляет мало энергии (технология Green Technology в действии), экологичный (стандарт RoHS). Недостатки: — Отсутствует крепление на стену. Индикаторы у одной из версий расположены не слишком-то удобно (хотя это тоже дело вкуса). Для подключения телевизора со Smart TV не подойдёт (нужен маршрутизатор, или роутер). А больше мне про недостатки нечего сказать.
Берите, не пожалеете. Конкуренты в данной ценовой категории стоят дороже, а по качеству и техподдержке сильно уступают.
TP-LINK TL-SF1005D — я рекомендую!
